Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : polypropylène, copolymère haute qualité
- Bagues : POM et Laiton
- Joints : NBR
Références normatives
- Conformes à la norme ISO 14236
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

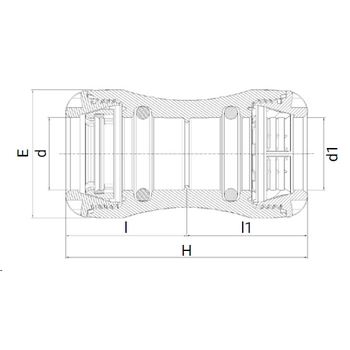

Tableau des dimensions
| Référence | d | d1 | H | E | I | l1 | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 1001Q25 | 25 | 25 | 98 | 47 | 48 | 48 | 16 | 0.08 |
| 1001Q32 | 32 | 32 | 108 | 58 | 53 | 53 | 16 | 0.13 |
| 1001Q40 | 40 | 40 | 142 | 70 | 70 | 70 | 16 | 0.25 |
| 1001Q50 | 50 | 50 | 158 | 85 | 78 | 78 | 16 | 0.379 |
| 1001Q63 | 63 | 63 | 183 | 103 | 90 | 90 | 16 | 0.65 |
