Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : FPM
- Siège de la sphère : PTFE
Références normatives
- Conformes à la norme NF EN 1452-4
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

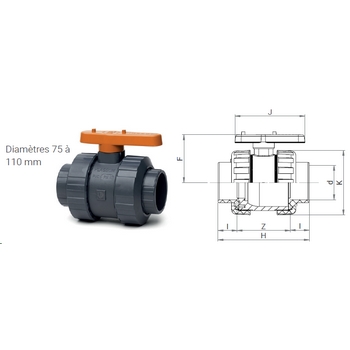

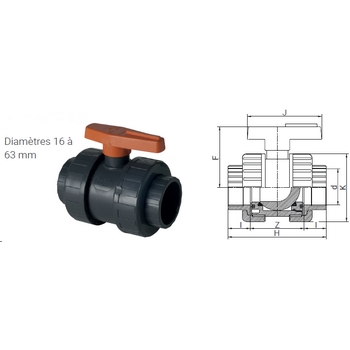

Tableau des dimensions
| Référence | d | DN | I | Z | H | F | J | K | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 128016 | 16 | 10 | 12 | 47 | 71 | 45 | 65 | 45 | 0.093 | 16 |
| 128020 | 20 | 15 | 15 | 45 | 75 | 45 | 65 | 45 | 0.103 | 16 |
| 128025 | 25 | 20 | 16 | 57 | 89 | 54 | 73 | 55 | 0.201 | 16 |
| 128032 | 32 | 25 | 19 | 64 | 102 | 66 | 78 | 66 | 0.281 | 16 |
| 128040 | 40 | 32 | 22 | 76 | 120 | 74 | 96 | 80 | 0.475 | 16 |
| 128050 | 50 | 40 | 22 | 98 | 142 | 86 | 110 | 96 | 0.672 | 16 |
| 128063 | 63 | 50 | 26 | 117 | 169 | 106 | 129 | 118 | 1.434 | 16 |
| 127075 | 75 | 65 | 44 | 137 | 225 | 115 | 132 | 139 | 2 | 10 |
| 127090 | 90 | 80 | 51 | 148 | 250 | 128 | 153 | 165 | 3.25 | 10 |
| 1270110 | 110 | 100 | 61 | 173 | 295 | 153 | 185 | 207 | 6.3 | 10 |
