Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Siège de la sphère : PTFE
Références normatives
- Conformes à la norme NF EN 1452-4
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

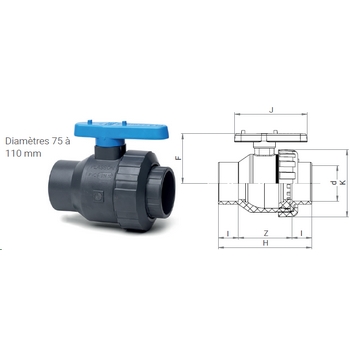

Tableau des dimensions
| Référence | d | DN | I | Z | H | F | J | K | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 135016 | 16 | 10 | 14 | 41 | 45 | 65 | 69 | 45 | 0.085 | 16 |
| 135020 | 20 | 15 | 16 | 41 | 45 | 65 | 73 | 45 | 0.09 | 16 |
| 135025 | 25 | 20 | 19 | 49 | 54 | 73 | 87 | 55 | 0.159 | 16 |
| 135032 | 32 | 25 | 22 | 55 | 66 | 78 | 97 | 66 | 0.222 | 16 |
| 135040 | 40 | 32 | 26 | 64 | 74 | 96 | 110 | 80 | 0.376 | 16 |
| 135050 | 50 | 40 | 31 | 76 | 86 | 110 | 138 | 96 | 0.536 | 16 |
| 135063 | 63 | 50 | 38 | 90 | 106 | 129 | 166 | 118 | 1.109 | 16 |
| 135075 | 75 | 65 | 44 | 121 | 209 | 115 | 132 | 140 | 2 | 10 |
| 135090 | 90 | 80 | 51 | 146 | 248 | 128 | 152 | 165 | 3.25 | 10 |
| 1350110 | 110 | 100 | 61 | 173 | 295 | 153 | 185 | 206 | 6.3 | 10 |
