Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

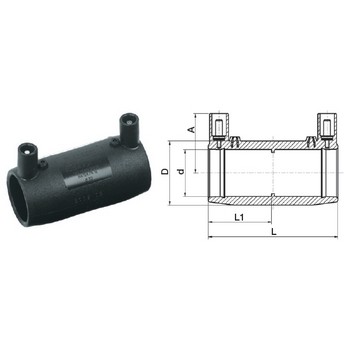

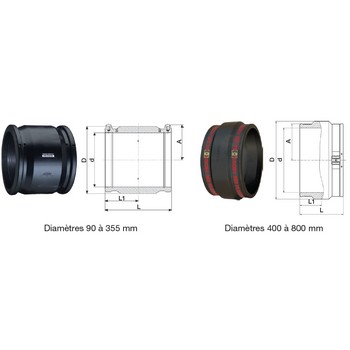

Tableau des dimensions
| Référence | d | L | L1 | D | A | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 49014020 | 20 | 76 | 37 | 31 | 34 | 7,4 à 11 | 0.05 | 16 |
| 49014025 | 25 | 82 | 40 | 36 | 37 | 7,4 à 11 | 0.04 | 16 |
| 49014032 | 32 | 88 | 42 | 44 | 42 | 7,4 à 11 | 0.063 | 16 |
| 49014040 | 40 | 97 | 47 | 56 | 46 | 7,4 à 11 | 0.097 | 16 |
| 49014050 | 50 | 101 | 49 | 67 | 51 | 7,4 à 11 | 0.161 | 16 |
| 49014063 | 63 | 118 | 58 | 82 | 56 | 11 à 17,6 | 0.23 | 16 |
| 49014075 | 75 | 126 | 61 | 98 | 64 | 7,4 à 17,6 | 0.34 | 16 |
| 49014090 | 90 | 148 | 73 | 112 | 71 | 7,4 à 17,6 | 0.566 | 16 |
| 49014110 | 110 | 163 | 80 | 135 | 81 | 7,4 à 17,6 | 0.718 | 16 |
| 49014125 | 125 | 173 | 85 | 157 | 87 | 7,4 à 17,6 | 1.075 | 16 |
| 49014140 | 140 | 183 | 90 | 174 | 97 | 7,4 à 17,6 | 1.295 | 16 |
| 49014160 | 160 | 195 | 93 | 194 | 105 | 7,4 à 21 | 1.55 | 16 |
| 49014180 | 180 | 212 | 105 | 218 | 116 | 7,4 à 17,6 | 2.112 | 16 |
| 49014200 | 200 | 223 | 109 | 242 | 126 | 7,4 à 17,6 | 2.785 | 16 |
| 49014225 | 225 | 240 | 119 | 272 | 138 | 7,4 à 17,6 | 3.9 | 16 |
| 49014250 | 250 | 251 | 123 | 301 | 156 | 7,4 à 21 | 4.461 | 16 |
| 49014280 | 280 | 275 | 134 | 342 | 170 | 7,4 à 17,6 | 6.44 | 16 |
| 49014315 | 315 | 282 | 139 | 387 | 184 | 7,4 à 26 | 8.845 | 16 |
| 49014355 | 355 | 277 | 137 | 431 | 203 | 7,4 à 17,6 | 10.20 | 16 |
| 49013400 | 400 | 293 | 145 | 485 | 231 | 7,4 à 26 | 13.8 | 16 |
| 49013450 | 450 | 306 | 153 | 539 | 257 | 7,4 à 17,6 | 15.8 | 16 |
| 49013500 | 500 | 340 | 170 | 603 | 283 | 7,4 à 17,6 | 20.2 | 16 |
| 49013560 | 560 | 376 | 188 | 674 | 317 | 11 à 33 | 28 | 16 |
| 49013630 | 630 | 418 | 209 | 759 | 356 | 7,4 à 33 | 41 | 16 |
| 49013710 | 710 | 472 | 236 | 853 | 400 | 7,4 à 26 | 62 | 16 |
| 49013800 | 800 | 500 | 250 | 955 | 450 | 7,4 à 17,6 | 87 | 16 |
| 49013900 | 900 | 500 | 250 | 1070 | 503 | 11 à 17,6 | 100.1 | 16 |
| 490131000 | 1000 | 570 | 285 | 1194 | 563 | 11 à 17,6 | 100.1 | 16 |
