Coude de transition à 45° - Filetage en laiton - 9260

Coude de transition à 45° - Filetage en laiton 9260
cliquer pour agrandir
 Coude de transition à 45° - Filetage en laiton 9260
cliquer pour agrandir
Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Corps : Polyéthylène noir PE 100
  • Filetage : Laiton

Références normatives

  • Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

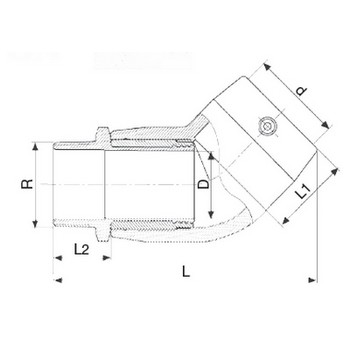

Tableau des dimensions

Tableau des dimensions du produit Coude de transition à 45° - Filetage en laiton - 9260
Référence d x RLDL2L1APoids (kg)PN à 20°C
492640320532 x 1/2"124232939430.24916
492640320732 x 3/4"125232939430.2516
492640321032 x 1"129233439430.2416
492640321332 x 1 1/4"130233639430.48716
492640321532 x 1 1/2"130233639430.49816
492640401040 x 1"142293444470.43516
492640401340 x 1 1/4"144293644470.48516
492640401540 x 1 1/2"144293644470.5116
492640501050 x 1"161383449520.55516
492640501350 x 1 1/4"166383649520.60516
492640501550 x 1 1/2"165383649520.5916
492640502050 x 2"165384149520.77516
492640631363 x 1 1/4"184483658580.92716
492640631563 x 1 1/2"184483658580.89316
492640632063 x 2"189484158580.94516
492640752075 x 2"221594162641.416
492640752575 x 2 1/2"226594671651.616
