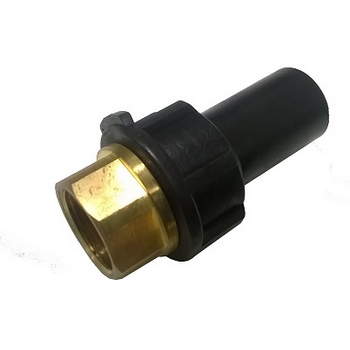

Adaptateur PE-Laiton taraudé - 9317

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Corps : Polyéthylène noir PE 100 SDR11 / Laiton CW614N - CW617N / Ne peut pas être utilisé avec les raccords Serie 1

Références normatives

  • Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Adaptateur PE-Laiton taraudé - 9317
Référence d x RLL1Poids (kg)PN à 20°C
93170200520 x 1/2"82380.1216
93170250725 x 3/4"91400.1416
93170321032 x 1"100440.1916
93170401340 x 1 1/4"109490.3216
93170501550 x 1 1/2"124540.3816
93170632063 x 2"141630.5916
93170752575 x 2 1/2"163730.916
93170903090 x 3"181821.1516
931711040110 x 4"190841.8716
