Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
- Filetage : Laiton Pas de Gaz (cylindrique)
Références normatives
- Conforme à la norme ISO 14236 (PN16). Le taraudage est conforme est conforme à la norme ISO 228.
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

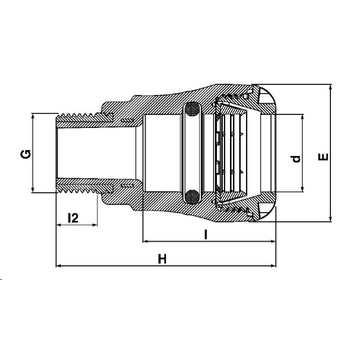

Tableau des dimensions
| Référence | d x G | H | E | l | l2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 1072G2505 | 25 x 1/2" | 79 | 47 | 48 | 13 | - | 16 |
| 1072G2507 | 25 x 3/4" | 80 | 47 | 48 | 15 | 0.09 | 16 |
| 1072G2510 | 25 x 1" | 85 | 47 | 48 | 17 | - | 16 |
| 1072G3210 | 32 x 1" | 92 | 58 | 55 | 17 | - | 16 |
| 1072G4013 | 40 x 1 1/4" | 110 | 70 | 73 | 19 | - | 16 |
| 1072G4015 | 40 x 1 1/2" | 113 | 70 | 73 | 19 | - | 16 |
| 1072G5015 | 50 x 1 1/2" | 120 | 85 | 81 | 19 | - | 16 |
| 1072G5020 | 50 x 2" | 127 | 85 | 81 | 23 | - | 16 |
| 1072G6320 | 63 x 2" | 132 | 103 | 92 | 23 | - | 16 |
