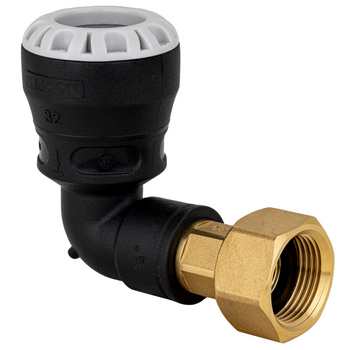

Coude 90° transition écrou prisonnier - 1076F

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Corps : Polypropylène, copolymère haute qualité
  • Bagues : Polyacétal
  • Joints : NBR
  • Taraudage : Laiton DZR, cylindrique

Références normatives

  • Conformes à la norme ISO 14236 (PN16). Le taraudage est conforme à la norme ISO 228

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

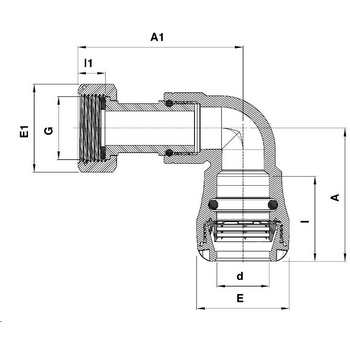

Tableau des dimensions

Tableau des dimensions du produit Coude 90° transition écrou prisonnier - 1076F
Référence d x GEE1ll1AA1PN à 20°C
1076F321032 x 1"58405417839016
1076F321332 x 1 1/4"584954178310316
1076F401340 x 1 1/4"7049721710710516
1076F401540 x 1 1/2"7054721910711616
1076F501550 x 1 1/2"8554791911911616
1076F502050 x 2"8568792111913016
1076F632063 x 2"10368792114113016
