Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

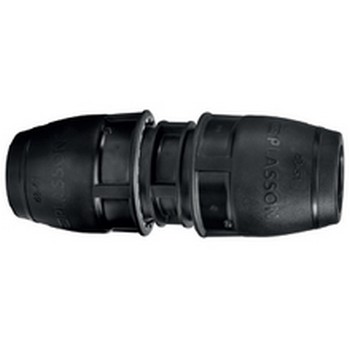

Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
Références normatives
- Conformes à la norme ISO 14236 (PN16).
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

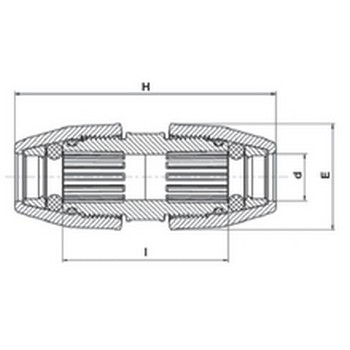

Tableau des dimensions
| Référence | d | E | H | I | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 17611418 | 14-18 | 54 | 180 | 119 | - | 16 |
| 17611922 | 19-22 | 58 | 180 | 119 | 0.25 | 16 |
| 17612428 | 24-28 | 66 | 200 | 133 | 0.345 | 16 |
| 17613135 | 31-35 | 76 | 210 | 143 | 0.467 | 16 |
| 17614043 | 40-43 | 89 | 250 | 151 | 0.717 | 16 |
| 17614851 | 48-51 | 101 | 270 | 158 | 0.968 | 16 |
| 17616064 | 60-64 | 120 | 310 | 176 | 1.375 | 16 |
