Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Voir 9630 et 4963Q

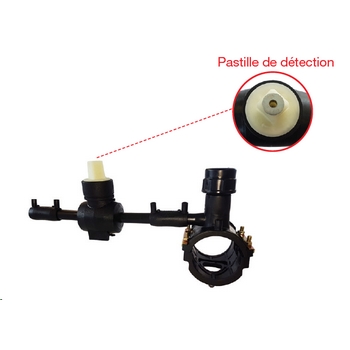

- 21010 et 9010 - Pastille de détection - Les kits FC bénéficient de la nouvelle prise de branchement FASTCLAMP
- Composé d'une vanne PE 1/4 de tour, d'une base de maintien pour tube allonge, d'une prise de branchement ES et de deux manchons ES (ou de deux réductions ES).
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d x d1 | Poids (kg) | PN à 20°C |
|---|---|---|---|
| 21010040025 | 40 x 25 | - | 16 |
| 21010040032 | 40 x 32 | - | 16 |
| 21010050025 | 50 x 25 | 1.176 | 16 |
| 21010050032 | 50 x 32 | 1.228 | 16 |
| 21010063025 | 63 x 25 | 1.238 | 16 |
| 21010063032 | 63 x 32 | 1.28 | 16 |
| 21010063040 | 63 x 40 | - | 16 |
| 21010063050 | 63 x 50 | - | 16 |
| 21010075025 | 75 x 25 | 1.967 | 16 |
| 21010075032 | 75 x 32 | 1.992 | 16 |
| 21010075040 | 75 x 40 | - | 16 |
| 21010090025 | 90 x 25 | 1.623 | 16 |
| 21010090032 | 90 x 32 | 1.674 | 16 |
| 21010090050 | 90 x 50 | 3.524 | 16 |
| 21010090063 | 90 x 63 | - | 16 |
| 21010110025 | 110 x 25 | 1.73 | 16 |
| 21010110032 | 110 x 32 | 1.74 | 16 |
| 21010110040 | 110 x 40 | - | 16 |
| 21010110050 | 110 x 50 | 3.682 | 16 |
| 21010110063 | 110 x 63 | - | 16 |
| 21010125025 | 125 x 25 | 2.053 | 16 |
| 21010125032 | 125 x 32 | 2.09 | 16 |
| 21010125040 | 125 x 40 | - | 16 |
| 21010125050 | 125 x 50 | 3.762 | 16 |
| 21010125063 | 125 x 63 | - | 16 |
| 21010140025 | 140 x 25 | - | 16 |
| 21010140032 | 140 x 32 | 2.21 | 16 |
| 21010140050 | 140 x 50 | 3.842 | 16 |
| 21010140063 | 140 x 63 | 2.9 | 16 |
| 21010160025 | 160 x 25 | - | 16 |
| 21010160025Q | 160 x 25 | 2.121 | 16 |
| 21010160032 | 160 x 32 | 2.1 | 16 |
| 21010160040 | 160 x 40 | 2.39 | 16 |
| 21010160050 | 160 x 50 | 3.753 | 16 |
| 21010160050Q | 160 x 50 | 3.75 | 16 |
| 21010160063 | 160 x 63 | 3.753 | 16 |
| 21010180025 | 180 x 25 | 2.171 | 16 |
| 21010180032 | 180 x 32 | 2.171 | 16 |
| 21010180040 | 180 x 40 | - | 16 |
| 21010180050 | 180 x 50 | 3.84 | 16 |
| 21010200025 | 200 x 25 | - | 16 |
| 21010200032 | 200 x 32 | 2.35 | 16 |
| 21010200040 | 200 x 40 | 3.801 | 16 |
| 21010200050 | 200 x 50 | 3.801 | 16 |
| 21010225025 | 225 x 25 | - | 16 |
| 21010225032 | 225 x 32 | 2.368 | 16 |
| 21010250025 | 250 x 25 | - | 16 |
| 21010250032 | 250 x 32 | - | 16 |
| 21010250040 | 250 x 40 | - | 16 |
| 21010250050 | 250 x 50 | 4.01 | 16 |
