Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Voir 9630 et 4963Q
- 21010 et 9010 - Pastille de détection - Les kits FC bénéficient de la nouvelle prise de branchement FASTCLAMP

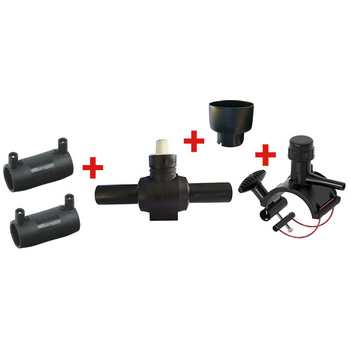

- Composé d'une vanne PE 1/4 de tour, d'une base de maintien pour tube allonge, d'une prise de branchement ES et de deux manchons ES (ou de deux réductions ES).
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d x d1 | PN à 20°C | Poids (kg) |
|---|---|---|---|
| 21010090025Q | 90 x 25 | 16 | 1.623 |
| 21010090032Q | 90 x 32 | 16 | 1.674 |
| 21010110025Q | 110 x 25 | 16 | 1.73 |
| 21010110032Q | 110 x 32 | 16 | 1.74 |
| 21010110040Q | 110 x 40 | 16 | - |
| 21010125040Q | 125 x 40 | 16 | - |
| 21010125025Q | 125 x 25 | 16 | - |
| 21010125032Q | 125 x 32 | 16 | - |
| 21010160032Q | 160 x 32 | 16 | 2.1 |
| 21010160040Q | 160 x 40 | 16 | 2.39 |
| 21010160063Q | 160 x 63 | 16 | - |
| 21010180025Q | 180 x 25 | 16 | - |
| 21010180032Q | 180 x 32 | 16 | - |
| 21010180040Q | 180 x 40 | 16 | - |
| 21010180050Q | 180 x 50 | 16 | - |
