Kit de branchement eau (à assembler) - Fermeture sens horaire - Carré de 30 - 21015

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Voir 9630 et 4963Q

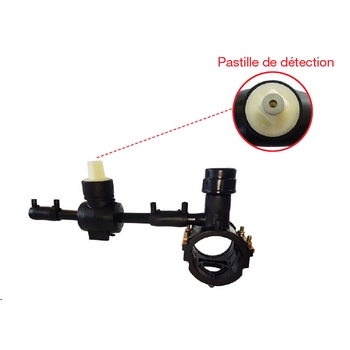

  • 21010 et 9010 - Pastille de détection - Les kits FC bénéficient de la nouvelle prise de branchement FASTCLAMP
  • Composé d'une vanne PE 1/4 de tour, d'une base de maintien pour tube allonge, d'une prise de branchement ES et de deux manchons ES (ou de deux réductions ES).

Références normatives

  • Conformes aux normes NF EN 12201, NF EN 1555, NF T 54-969, NF T 54-970, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Kit de branchement eau (à assembler) - Fermeture sens horaire - Carré de 30 - 21015
Référence d x d1Poids (kg)PN à 20°C
2101505002550 x 251.3516
2101505003250 x 32-16
2101506302563 x 251.27816
2101506303263 x 321.31516
2101506304063 x 400.5416
2101507502575 x 251.95316
2101507503275 x 321.9916
2101507504075 x 40-16
2101507505075 x 50-16
2101509002590 x 251.95316
2101509003290 x 321.9916
2101509005090 x 503.68216
21015110050110 x 503.68216
21015125050125 x 503.76216
21015125063125 x 633.816
21015140032140 x 32-16
21015140050140 x 50-16
21015200025200 x 25-16
21015200032200 x 322.35616
21015200040200 X 40-16
21015200050200 x 503.98816
21015225025225 x 252.2916
21015225032225 x 32-16
