Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

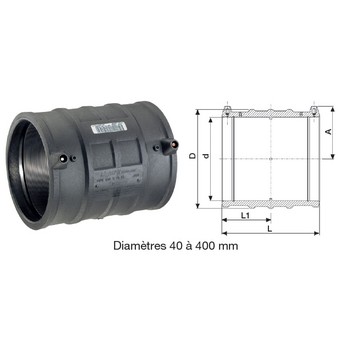

Tableau des dimensions
| Référence | d | D | A | L | L1 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 36014040 | 40 | 56 | 47 | 90 | 43 | 7,4 à 17,6 | 0.096 | 10 |
| 36014050 | 50 | 68 | 52 | 100 | 49 | 7,4 à 17,6 | 0.147 | 10 |
| 36014063 | 63 | 77 | 57 | 118 | 57 | 11 à 26 | 0.157 | 10 |
| 36014075 | 75 | 90 | 63 | 126 | 61 | 11 à 26 | 0.215 | 10 |
| 36014090 | 90 | 108 | 69 | 148 | 72 | 11 à 26 | 0.352 | 10 |
| 36014110 | 110 | 131 | 79 | 163 | 80 | 11 à 26 | 0.544 | 10 |
| 36014125 | 125 | 149 | 87 | 173 | 85 | 11 à 33 | 0.761 | 10 |
| 36014140 | 140 | 167 | 94 | 182 | 89 | 11 à 33 | 0.91 | 10 |
| 36014160 | 160 | 193 | 104 | 198 | 97 | 11 à 33 | 1.35 | 10 |
| 36014180 | 180 | 215 | 114 | 212 | 104 | 11 à 33 | 1.618 | 10 |
| 36014200 | 200 | 235 | 127 | 226 | 114 | 11 à 33 | 2.1 | 10 |
| 36014225 | 225 | 264 | 141 | 240 | 118 | 11 à 33 | 2.78 | 10 |
| 36014250 | 250 | 293 | 155 | 256 | 126 | 11 à 33 | 3.728 | 10 |
| 36014280 | 280 | 332 | 166 | 275 | 135 | 11 à 33 | 5.395 | 10 |
| 36014315 | 315 | 374 | 184 | 284 | 140 | 11 à 33 | 6.802 | 10 |
| 36014355 | 355 | 421 | 204 | 280 | 138 | 11 à 41 | 8.544 | 10 |
| 36014400 | 400 | 474 | 227 | 296 | 146 | 11 à 41 | 11.893 | 10 |
| 36013450 | 450 | 518 | 255 | 310 | 155 | 11 à 41 | 11.45 | 10 |
| 36013500 | 500 | 575.7 | 282.5 | 340 | 170 | 11 à 33 | 16.01 | 10 |
| 36013560 | 560 | 628 | 309 | 376 | 188 | 11 à 41 | 21.51 | 10 |
| 36013630 | 630 | 729 | 356 | 418 | 209 | 11 à 33 | 41.95 | 10 |
| 36013710 | 710 | 797 | 390 | 440 | 220 | 11 à 33 | 43.1 | 10 |
| 36013800 | 800 | 897 | 440 | 470 | 235 | 11 à 41 | 57.3 | 10 |
| 36013900 | 900 | 1031 | 500 | 500 | 250 | 11 à 41 | 74.4 | 10 |
| 360131000 | 1000 | 1128 | 555 | 600 | 300 | 11 à 41 | 99.26 | 10 |
| 360131200 | 1200 | 1355 | 667 | 600 | 300 | 17 à 41 | 151 | 10 |
