Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Lecture Smartfuse et code à barres
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

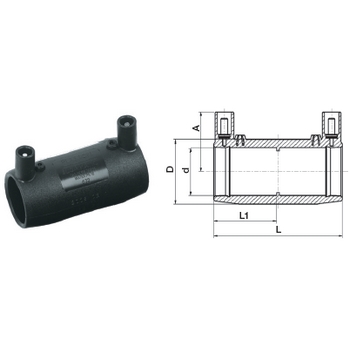

Tableau des dimensions
| Référence | d | D | A | L | L1 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 49015025 | 25 | 38 | - | 70 | 33 | 7,4 à 11 | 0.055 | 25 |
| 49015032 | 32 | 46 | - | 80 | 38 | 7,4 à 11 | 0.075 | 25 |
| 49015040 | 40 | 56 | - | 90 | 44 | 7,4 à 11 | 0.11 | 25 |
| 49015050 | 50 | 68 | 52 | 100 | 49 | 7,4 à 11 | 0.132 | 25 |
| 49015063 | 63 | 82 | 58 | 118 | 57 | 7,4 à 11 | 0.23 | 25 |
| 49015075 | 75 | 97 | 65 | 126 | 62 | 7,4 à 11 | 0.339 | 25 |
| 49015090 | 90 | 117 | 69 | 148 | 73 | 7,4 à 11 | 0.571 | 25 |
| 49015110 | 110 | 140 | 79 | 163 | 80 | 7,4 à 11 | 0.835 | 25 |
| 49015125 | 125 | 157 | 87 | 173 | 85 | 7,4 à 11 | 1.075 | 25 |
| 49015140 | 140 | 175 | 105 | 181 | 89 | 7,4 à 11 | 1.44 | 25 |
| 49015160 | 160 | 198 | 105 | 198 | 97 | 7,4 à 11 | 1.780 | 25 |
| 49015180 | 180 | 224 | 114 | 212 | 104 | 7,4 à 11 | 2.449 | 25 |
| 49015200 | 200 | 249 | 126 | 223 | 110 | 7,4 à 11 | 3.225 | 25 |
| 49015225 | 225 | 280 | 140 | 240 | 118 | 7,4 à 11 | 4.366 | 25 |
| 49015250 | 250 | 310 | 155 | 256 | 127 | 7,4 à 11 | 5.507 | 25 |
| 49015280 | 280 | 341 | 166 | 274 | 135 | 7,4 à 11 | 6.369 | 25 |
| 49015315 | 315 | 381 | 184 | 284 | 140 | 7,4 à 11 | 8.884 | 25 |
| 49015355 | 355 | 430 | 204 | 280 | 138 | 7,4 à 11 | 10.44 | 25 |
