Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / A positionner obligatoirement avec l'outil POS05 et la platine (160 mm) POS05A pour la selle 250-900 mm.
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

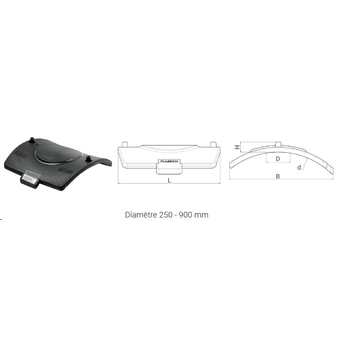

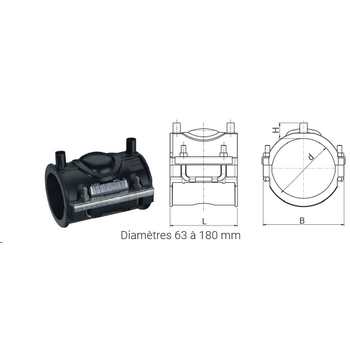

Tableau des dimensions
| Référence | d | L | H | B | D | pour des tubes avec SDR | Ep. tube mm | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 49524063 | 63 | 118 | 29 | 100 | 38 | 7,4 à 11 | - | 0.38 | 16 |
| 49524075 | 75 | 118 | 29 | 117 | 38 | 7,4 à 11 | - | 0.41 | 16 |
| 49524090 | 90 | 118 | 29 | 126 | 38 | 7,4 à 17,6 | - | 0.5 | 16 |
| 49524110 | 110 | 118 | 29 | 148 | 38 | 7,4 à 17,6 | - | 0.56 | 16 |
| 49524125 | 125 | 118 | 29 | 162 | 38 | 7,4 à 17,6 | - | 0.62 | 16 |
| 49524140 | 140 | 118 | 29 | 180 | 38 | 7,4 à 17,6 | - | 0.66 | 16 |
| 49524160 | 160 | 118 | 29 | 199 | 38 | 7,4 à 17,6 | - | 0.72 | 16 |
| 49524180 | 180 | 118 | 29 | 219 | 38 | 7,4 à 17,6 | - | 0.76 | 16 |
| 49524900 | 250 - 900 | 300 | 30 | 305 | 70 | 7,4 à 17,6 | 14.7 mini | 1.38 | 16 |
| 49523900230 | 400 - 900 | 610 | 43 | 471 | 230 | 7 à 26 | >14.5 | 6.90 | 16 |
