Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / A positionner avec les outils POS05 et POS05A
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

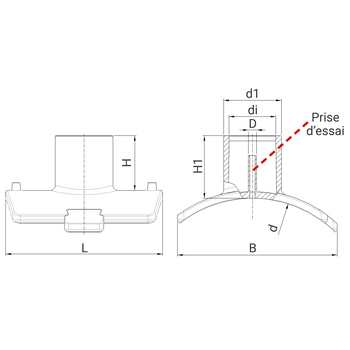

Tableau des dimensions
| Référence | d x d1 | D | B | L | H1 | H | di | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 49583250125 | 250 x 125 | 16 | 237 | 300 | 99 | 117 | 102 | 7,4 à 17,6 | 1.92 | 16 |
| 49584400090 | 280-400 x 90 | 16 | 305 | 300 | 115 | 102 | 73 | 7,4 à 17,6 | 1.51 | 16 |
| 49584400110 | 280-400 x 110 | 16 | 305 | 300 | 117 | 104 | 89 | 7,4 à 17,6 | 1.65 | 16 |
| 49584400125 | 280-400 x 125 | 16 | 305 | 300 | 125 | 110 | 101 | 7,4 à 17,6 | 1.76 | 16 |
| 49584400160 | 280-400 x 160 | 16 | 305 | 300 | 132 | 119 | 130 | 7,4 à 17,6 | 2.167 | 16 |
| 49584710090 | 450-800 x 90 | 16 | 315 | 300 | 117 | 105 | 73 | 7,4 à 26 | 1.598 | 16 |
| 49584710110 | 450-800 x 110 | 16 | 315 | 300 | 117 | 105 | 89 | 7,4 à 26 | 1.601 | 16 |
| 49584710125 | 450-800 x 125 | 16 | 315 | 300 | 117 | 109 | 101 | 7,4 à 26 | 1.739 | 16 |
| 49584710160 | 450-800 x 160 | 16 | 315 | 300 | 130 | 115 | 130 | 7,4 à 26 | 2.017 | 16 |
