Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

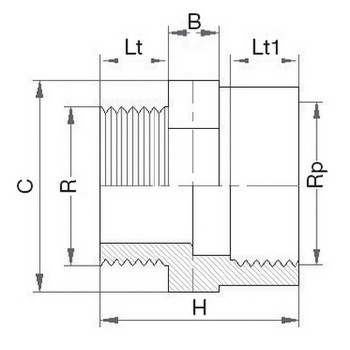

Tableau des dimensions
| Référence | R x Rp | H | C | Lt | Lt1 | B | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 50210503 | 1/2" x 3/8" | 40 | 30 | 13 | 17 | 12 | 0.017 | 16 |
| 50210703 | 3/4" x 3/8" | 41 | 36 | 13 | 18 | 12 | 0.018 | 16 |
| 50210705 | 3/4" x 1/2" | 45 | 36 | 17 | 18 | 12 | 0.021 | 16 |
| 50211005 | 1" x 1/2" | 46 | 40 | 22 | 11 | 12 | 0.029 | 16 |
| 50211007 | 1" x 3/4" | 48 | 36 | 18 | 20 | 12 | 0.03 | 16 |
| 50211305 | 1 1/4" x 1/2" | 53 | 46 | 17 | 22 | 16 | 0.052 | 16 |
| 50211307 | 1 1/4" x 3/4" | 54 | 46 | 18 | 22 | 16 | 0.052 | 16 |
| 50211310 | 1 1/4" x 1" | 58 | 55 | 24 | 22 | 16 | 0.062 | 16 |
| 50211507 | 1 1/2" x 3/4" | 52 | 50 | 22 | 15 | 16 | 0.061 | 16 |
| 50211510 | 1 1/2" x 1" | 59 | 50 | 20 | 22 | 16 | 0.099 | 16 |
| 50211513 | 1 1/2" x 1 1/4" | 58 | 55 | 23 | 24 | 16 | 0.068 | 16 |
| 50212010 | 2" x 1" | 62 | 65 | 20 | 26 | 16 | 0.105 | 16 |
| 50212013 | 2" x 1 1/4" | 63 | 65 | 22 | 26 | 16 | 0.109 | 16 |
| 50212015 | 2" x 1 1/2" | 63 | 65 | 22 | 26 | 16 | 0.109 | 16 |
| 50212515 | 2 1/2" x 1 1/2" | 66 | 80 | 22 | 29 | 20 | 0.163 | 16 |
| 50212520 | 2 1/2" x 2" | 68 | 80 | 26 | 29 | 20 | 0.17 | 16 |
| 50213020 | 3" x 2" | 72 | 95 | 34 | 19 | 20 | 0.223 | 16 |
| 50213025 | 3" x 2 1/2" | 76 | 95 | 29 | 33 | 20 | 0.254 | 16 |
| 50214025 | 4" x 2 1/2" | 87 | 120 | 29 | 40 | 20 | 0.4 | 16 |
| 50214030 | 4" x 3" | 86 | 120 | 42 | 25 | 20 | 0.406 | 16 |
