Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

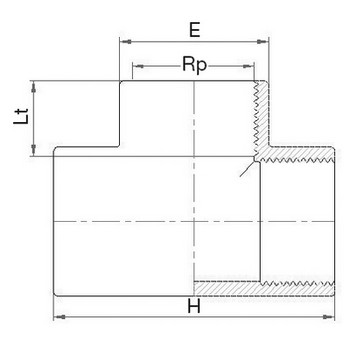

Tableau des dimensions
| Référence | Rp | e | Lt | H | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 504103 | 3/8" | 22 | 13 | 46 | 0.016 | 16 |
| 504105 | 1/2" | 28 | 17 | 55 | 0.024 | 16 |
| 504107 | 3/4" | 33 | 18 | 65 | 0.04 | 16 |
| 504110 | 1" | 42 | 24 | 78 | 0.086 | 16 |
| 504113 | 1 1/4" | 48 | 22 | 98 | 0.121 | 16 |
| 504115 | 1 1/2" | 61 | 22 | 118 | 0.235 | 16 |
| 504120 | 2" | 73 | 26 | 145 | 0.48 | 16 |
| 504125 | 2 1/2" | 90 | 29 | 170 | 0.644 | 16 |
| 504130 | 3" | 108 | 33 | 199 | 1.1 | 16 |
| 504140 | 4" | 132 | 40 | 239 | 1.625 | 16 |
