Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

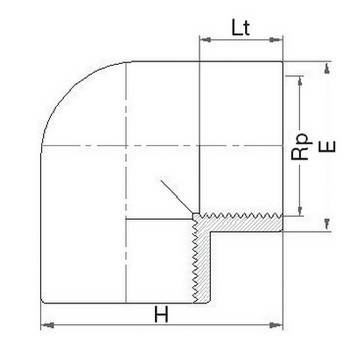

Tableau des dimensions
| Référence | Rp | e | H | Lt | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 505103 | 3/8" | 23 | 35 | 13 | 0.013 | 16 |
| 505105 | 1/2" | 20 | 42 | 17 | 0.022 | 16 |
| 505107 | 3/4" | 30 | 50 | 18 | 0.025 | 16 |
| 505110 | 1" | 38 | 60 | 20 | 0.052 | 16 |
| 505113 | 1 1/4" | 48 | 75 | 22 | 0.090 | 16 |
| 505115 | 1 1/2" | 62 | 90 | 22 | 0.165 | 16 |
| 505120 | 2" | 73 | 111 | 26 | 0.355 | 16 |
| 505125 | 2 1/2" | 90 | 130 | 29 | 0.508 | 16 |
| 505130 | 3" | 108 | 154 | 33 | 0.861 | 16 |
| 505140 | 4" | 132 | 186 | 40 | 1.225 | 16 |
