Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

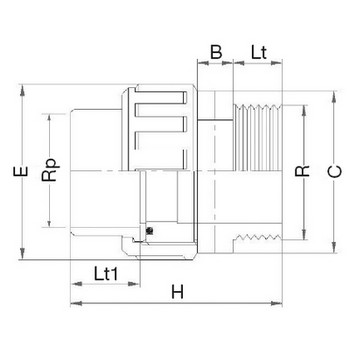

Tableau des dimensions
| Référence | Rp x R | H | Lt1 | B | Lt | C | e | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 508307 | 3/4" x 3/4" | 64.3 | 19 | 12 | 17 | 40 | 51 | 0.063 | 16 |
| 508310 | 1" x 1" | 73.3 | 22 | 13 | 22 | 45 | 58 | 0.089 | 16 |
| 508313 | 1 1/4" x 1 1/4" | 89 | 22 | 16 | 22 | 46 | 72 | 0.142 | 16 |
| 508315 | 1 1/2" x 1 1/2" | 96 | 22 | 16 | 22 | 50 | 79 | 0.192 | 16 |
| 508320 | 2" x 2" | 104 | 26 | 16 | 26 | 65 | 96 | 0.318 | 16 |
