Manchon avec bague de renfort - Mâle à coller sur D - Femelle réduit à coller sur d - Taraudé sur Rp - 5722

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.

Description

Matière

  • Corps : PVC-UH
  • Joints : EPDM
  • Bague de renfort : acier inox AISI 430

Références normatives

  • Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

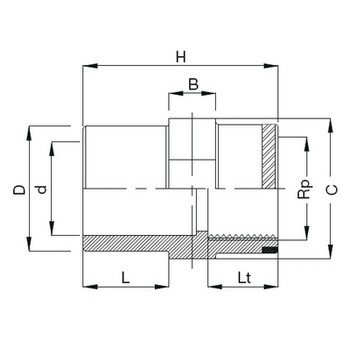

Tableau des dimensions

Tableau des dimensions du produit Manchon avec bague de renfort - Mâle à coller sur D - Femelle réduit à coller sur d - Taraudé sur Rp - 5722
Référence D x d x RpBHCLLtPoids (kg)PN à 20°C
5722250525 x 20 x 1/2"12463019170.02516
5722320732 x 25 x 3/4"12503622180.03616
5722401040 x 32 x 1"16634726200.07116
5722501350 x 40 x 1 1/4"16686531220.1116
5722631563 x 50 x 1 1/2"16756538220.1516
