Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3 et ISO 2536. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

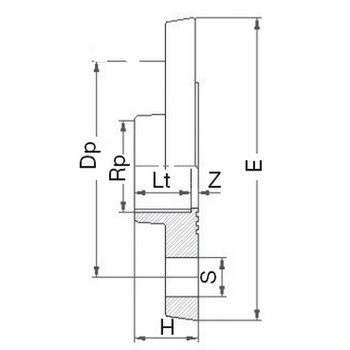

Tableau des dimensions
| Référence | Rp | DN | Z | S | Nb Boulons | Lt | H | Dp | e | Poids (kg) | Classe de perçage |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 592110 | 1" | 25 | 3 | 14 | 4 | 20 | 23 | 85 | 115 | 0.148 | ISO GN 10 / 16 |
| 592113 | 1 1/4" | 32 | 5 | 18 | 4 | 22 | 27 | 100 | 140 | 0.225 | ISO GN 10 / 16 |
| 592115 | 1 1/2" | 40 | 10 | 18 | 4 | 22 | 32 | 110 | 150 | 0.276 | ISO GN 10 / 16 |
| 592120 | 2" | 50 | 13 | 18 | 4 | 26 | 39 | 125 | 165 | 0.38 | ISO GN 10 / 16 |
| 592125 | 2 1/2" | 65 | 18 | 18 | 4 | 29 | 47 | 145 | 185 | 0.659 | ISO GN 10 / 16 |
| 592130 | 3" | 80 | 21 | 18 | 8 | 33 | 54 | 160 | 200 | 0.67 | ISO GN 10 / 16 |
| 592140 | 4" | 100 | 24 | 18 | 8 | 40 | 64 | 180 | 220 | 0.9 | ISO GN 10 / 16 |
