Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 180mm, utilisés pour les canalisations véhiculant de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

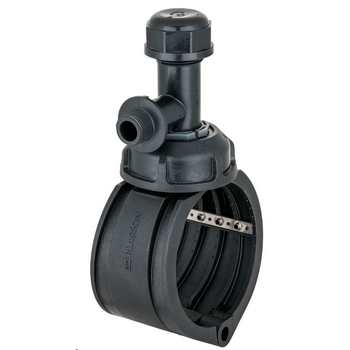

Description
Matière
- Barrette anti-rotation : Inox 316 / Sans boulonnerie / Serrage de l'écrou avec la clé Plasson Ref 799040 / Joint : EPDM
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme à la norme ISO-7.
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

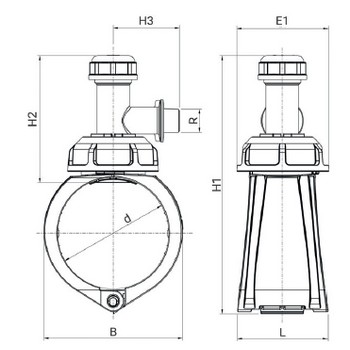

Tableau des dimensions
| Référence | d x R | B | L | E1 | H1 | H2 | H3 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 631R6310 | 63 x 1" | 91 | 89 | 102 | 231 | 144 | 78 | 0.602 | 16 |
| 631R9010 | 90 x 1" | 119 | 94 | 102 | 258 | 144 | 78 | 0.675 | 16 |
| 631R11010 | 110 x 1" | 141 | 97 | 102 | 273 | 144 | 78 | 0.72 | 16 |
| 631R12510 | 125 x 1" | 157 | 100 | 102 | 290 | 144 | 78 | 0.784 | 16 |
| 631R16010 | 160 x 1" | 198 | 106 | 102 | 325 | 144 | 78 | 0.93 | 16 |
| 631R18010 | 180 x 1" | 220 | 110 | 102 | 350 | 144 | 78 | 1.03 | 16 |
