Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 90 mm, utilisés pour les canalisations véhiculant de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

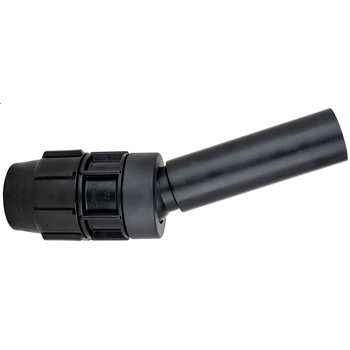

Description
Matière
- Corps : polypropylène, copolymère haute qualité
- Embout mâle: PE100
- Ecrou : Polypropylène, copolymère haute qualité
- Bague de crampage standard : acétal (POM)
- Joint torique standard : NBR
- Angle maxi: 15°
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129.
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

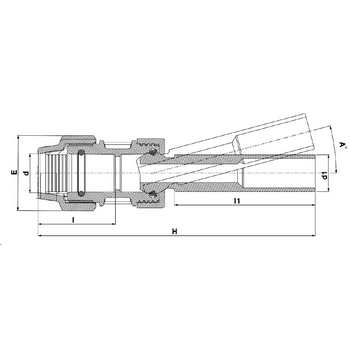

Tableau des dimensions
| Référence | d x d1 | E | H | l | l1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 747032 | 32 x 32 | 64 | 257 | 10 | 140 | 0.24 | 16 |
| 747040 | 40 x 40 | 82 | 301 | 10 | 153 | 0.43 | 16 |
| 747050 | 50 x 50 | 96 | 340 | 10 | 173 | 0.63 | 16 |
| 747063 | 63 x 63 | 113 | 384 | 10 | 195 | 1.11 | 16 |
