Domaines d'application
Appareil destiné à l'assemblage d'un tube en polyéthylène (PE) avec un tube ou une pièce de forme en PE par la technique du soudage bout à bout.

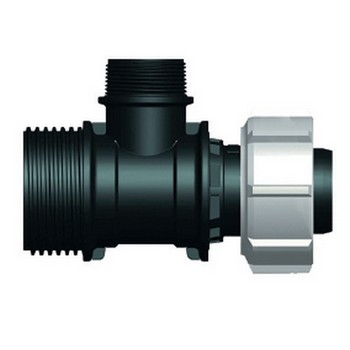

Description
Matière
- Corps : polypropylène, copolymère haute qualité
- Ecrou : Polypropylène, copolymère haute qualité
- Bague de crampage standard : acétal (POM)
- Joint torique standard : NBR
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

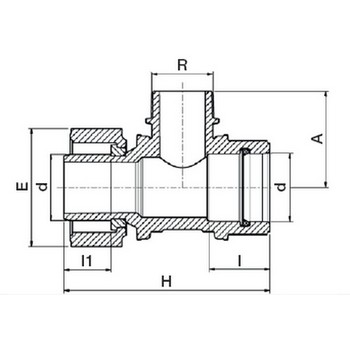

Tableau des dimensions
| Référence | d x R | E | H | I | l1 | I2 | A | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 784L3210 | 32 x 1" | 64 | 139 | 40 | 33 | 20 | 58 | 0.218 | 16 |
| 784L4013 | 40 x 1 1/4" | 82 | 158 | 50 | 36 | 22 | 71 | 0.31 | 16 |
| 784L4015 | 40 x 1 1/2" | 82 | 158 | 50 | 36 | 22 | 71 | 0.376 | 16 |
| 784L5013 | 50 x 1 1/4" | 96 | 183 | 50 | 41 | 21 | 77 | 0.448 | 16 |
| 784L5015 | 50 x 1 1/2" | 96 | 183 | 50 | 41 | 22 | 77 | 0.536 | 16 |
| 784L5020 | 50 x 2" | 96 | 183 | 50 | 41 | 26 | 82 | 0.390 | 16 |
| 784L6313 | 63 x 1 1/4" | 113 | 208 | 60 | 46 | 22 | 79 | 0.69 | 16 |
| 784L6315 | 63 x 1 1/2" | 113 | 208 | 60 | 46 | 22 | 83 | 0.545 | 16 |
| 784L6320 | 63 x 2" | 113 | 214 | 60 | 46 | 26 | 92 | 0.824 | 16 |
