Té à 90° réduit à embouts mâles (Segments) - PE100 SDR11 - 91481

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Polyéthylène noir PE 100

Références normatives

  • Conformes aux normes NF EN 12201

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

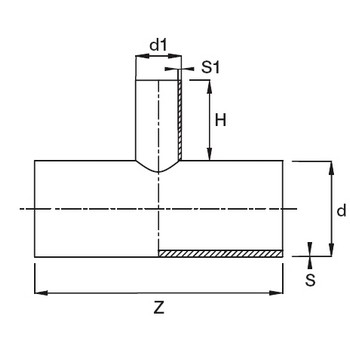

Tableau des dimensions

Tableau des dimensions du produit Té à 90° réduit à embouts mâles (Segments) - PE100 SDR11 - 91481
Référence d x d1ZHSS1PN à 20°CPoids (kg)
91481280063280 x 6360017016.65.812.514.09
91481280075280 x 7560017016.66.812.514.17
91481560063560 x 6390017050.85.812.5-
91481560075560 x 7590017050.86.812.5-
91481560090560 x 9090017050.88.212.5-
91481630063630 x 6390017057.25.812.5-
91481630075630 x 7590017057.26.812.5-
91481630090630 x 9090017057.28.212.5-
