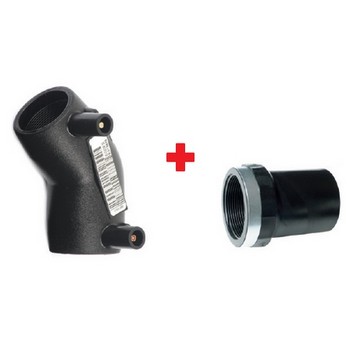

Coude de transition 45° - Taraudage en PE100 - 9763

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Corps : Polyéthylène noir PE 100
  • Bague de renfort : Acier galvanisé ST 37

Références normatives

  • Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Coude de transition 45° - Taraudage en PE100 - 9763
Référence d x Rppour des tubes avec SDRPN à 20°C
497630321032 x 1"7.4 à 1116
497630401340 x 1 1/4"7.4 à 17.616
497630501550 x 1 1/2"7.4 à 17.616
497630632063 x 2"7.4 à 17.616
