Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

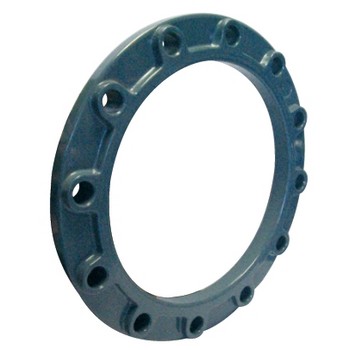

Description
Matière
- Corps : Aluminium plastifié
Références normatives
- Conformes aux normes NF EN 1092 et ISO 7005
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

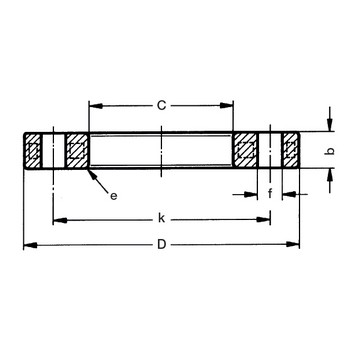

Tableau des dimensions
| Référence | d | D | k | f | Classe de perçage | C | Nb Boulons | b | DN | e | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9901032 | 32 | 115 | 85 | 14 | ISO GN10/16 | 45 | 4 | 12 | 25 | 4 | 0.25 |
| 9901040 | 40 | 140 | 100 | 18 | ISO GN10/16 | 55 | 4 | 16 | 32 | 4 | 0.5 |
| 9901050 | 50 | 150 | 110 | 18 | ISO GN10/16 | 66 | 4 | 16 | 40 | 4 | 0.55 |
| 9901063 | 63 | 165 | 125 | 18 | ISO GN10/16 | 78 | 4 | 20 | 50 | 4 | 0.64 |
| 9901075 | 75 | 185 | 145 | 18 | ISO GN10/16 | 92 | 4 | 20 | 65 | 4 | 0.87 |
| 9901090 | 90 | 200 | 180 | 18 | ISO GN10/16 | 108 | 8 | 22 | 80 | 5 | 0.98 |
| 9901110 | 110 | 220 | 180 | 18 | ISO GN10/16 | 128 | 8 | 22 | 100 | 5 | 1.13 |
| 9901125 | 125 | 220 | 180 | 18 | ISO GN10/16 | 135 | 8 | 22 | 100 | 5 | 1.03 |
| 9901140 | 140 | 250 | 210 | 18 | ISO GN10/16 | 158 | 8 | 22 | 125 | 5 | 1.35 |
| 9901160 | 160 | 285 | 240 | 22 | ISO GN10/16 | 178 | 8 | 24 | 150 | 5 | 1.82 |
| 9901180 | 180 | 285 | 240 | 22 | ISO GN10/16 | 188 | 8 | 24 | 150 | 5 | 1.64 |
| 9901200 | 200 | 340 | 295 | 22 | ISO GN16 | 235 | 12 | 26 | 200 | 5 | 2.3 |
| 9901225 | 225 | 340 | 295 | 22 | ISO GN16 | 238 | 12 | 26 | 200 | 5 | 2.25 |
| 9901250 | 250 | 395 | 350 | 22 | ISO GN16 | 288 | 12 | 28 | 250 | 5 | 3.03 |
| 9901280 | 280 | 405 | 355 | 25 | ISO GN16 | 294 | 12 | 28 | 250 | 5 | 3.4 |
| 9901315 | 315 | 460 | 410 | 25 | ISO GN16 | 338 | 12 | 32 | 300 | 5 | 5 |
