Domaines d'application

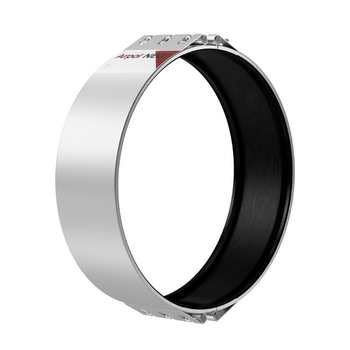

Colliers mécaniques destinés à la réparation PERMANENTE de canalisations composées de tubes en fonte, acier, PVC, fibre-ciment, PRV ou PE. La température de service est comprise entre -20°C et +100°C. La pression est fonction du DN (Voir tableau des dimensions). Ils s'appliquent dans des domaines aussi divers que l'eau potable, le traitement de l'eau, les industries chimique et manufacturière, les centrales électriques, la construction navale, etc.
Description
Matière
- Largeur: 200 mm
- Corps : ACIER INOX AISI 304L
- Vis : ACIER INOX AISI 304
- Tiges : ACIER INOX AISI 304L
- Joint d'étanchéité : EPDM
- Distance maxi (au centre du raccord) entre les extrémités des tubes: 15 mm.
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

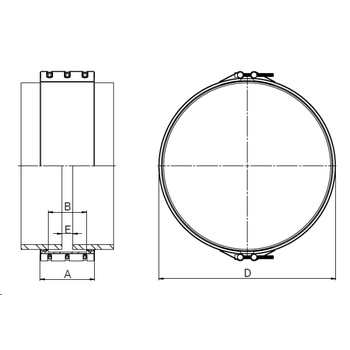

Tableau des dimensions
| Référence | DN | Plage | A | B | D | E | Vis | Couple (Nm) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| NEO400-425PN16 | 400 | 397-425 | 201 | 142 | 450 | 15 | 6 x M12 | 30 | 16 |
| NEO425-450PN16 | 400 | 422-450 | 201 | 142 | 475 | 15 | 6 x M12 | 30 | 16 |
| NEO450-475PN16 | 450 | 447-475 | 201 | 142 | 500 | 15 | 6 x M12 | 30 | 16 |
| NEO475-500PN16 | 450 | 472-500 | 202 | 142 | 526 | 15 | 6 x M12 | 30 | 16 |
| NEO500-525PN16 | 500 | 497-525 | 202 | 142 | 551 | 15 | 6 x M12 | 35 | 16 |
| NEO525-550PN16 | 500 | 522-550 | 202 | 142 | 576 | 15 | 6 x M16 | 45 | 16 |
| NEO550-575PN16 | 500 | 547-575 | 202 | 142 | 601 | 15 | 6 x M16 | 50 | 16 |
| NEO575-600PN16 | 500 | 572-600 | 204 | 142 | 628 | 15 | 6 x M16 | 50 | 16 |
| NEO600-625PN16 | 600 | 597-625 | 204 | 142 | 653 | 15 | 6 x M16 | 50 | 16 |
| NEO625-650PN16 | 600 | 622-650 | 204 | 142 | 678 | 15 | 6 x M16 | 60 | 16 |
| NEO650-675PN16 | 600 | 647-675 | 204 | 142 | 703 | 15 | 6 x M16 | 60 | 16 |
| NEO675-700PN16 | 600 | 672-700 | 204 | 142 | 728 | 15 | 6 x M16 | 60 | 16 |
| NEO700-725PN16 | 700 | 697-725 | 204 | 142 | 753 | 15 | 6 x M16 | 60 | 16 |
| NEO725-750PN16 | 700 | 722-750 | 204 | 142 | 778 | 15 | 6 x M16 | 60 | 16 |
| NEO775-800PN16 | 700 | 772-800 | 206 | 142 | 830 | 15 | 6 x M20 | 80 | 16 |
| NEO800-825PN16 | 800 | 797-825 | 206 | 142 | 855 | 15 | 6 x M20 | 90 | 16 |
| NEO825-850PN16 | 800 | 822-850 | 206 | 142 | 880 | 15 | 6 x M20 | 90 | 16 |
| NEO850-875PN16 | 800 | 847-875 | 206 | 142 | 905 | 15 | 6 x M20 | 90 | 16 |
| NEO875-900PN16 | 800 | 872-900 | 206 | 142 | 930 | 15 | 6 x M20 | 90 | 16 |
| NEO900-925PN16 | 900 | 897-925 | 206 | 142 | 955 | 15 | 6 x M20 | 100 | 16 |
| NEO925-950PN16 | 900 | 922-950 | 206 | 142 | 980 | 15 | 6 x M20 | 100 | 16 |
