Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 180mm, utilisés pour les canalisations véhiculant de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

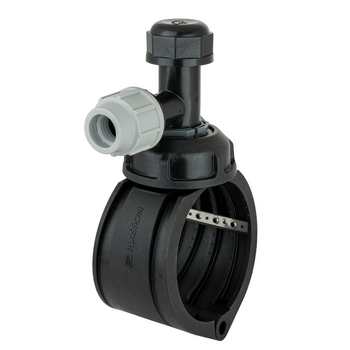

Description
Matière
- Barrette anti-rotation : Inox 316 / Sans boulonnerie / Serrage de l'écrou avec la clé Plasson Ref 799040 / Joint : EPDM
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7.
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

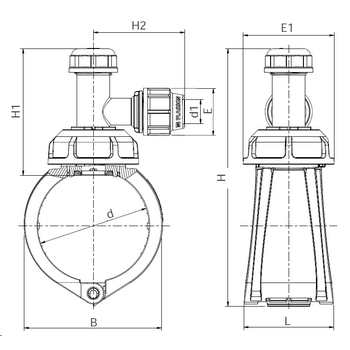

Tableau des dimensions
| Référence | d x d1 | B | L | E | E1 | H | H1 | H2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 63106325 | 63 x 25 | 91 | 89 | 54 | 102 | 231 | 144 | 106 | 0.64 | 16 |
| 63106332 | 63 x 32 | 91 | 89 | 64 | 102 | 231 | 144 | 111 | 0.67 | 16 |
| 63109025 | 90 x 25 | 119 | 94 | 54 | 102 | 258 | 144 | 106 | 0.71 | 16 |
| 63109032 | 90 x 32 | 119 | 94 | 64 | 102 | 258 | 144 | 111 | 0.75 | 16 |
| 631011025 | 110 x 25 | 141 | 97 | 54 | 102 | 273 | 144 | 106 | 0.76 | 16 |
| 631011032 | 110 x 32 | 141 | 97 | 64 | 102 | 273 | 144 | 111 | 0.79 | 16 |
| 631012525 | 125 x 25 | 157 | 100 | 54 | 102 | 290 | 144 | 106 | - | 16 |
| 631012532 | 125 x 32 | 157 | 100 | 64 | 102 | 290 | 144 | 111 | 0.85 | 16 |
| 631016025 | 160 x 25 | 198 | 106 | 54 | 102 | 325 | 144 | 106 | 0.97 | 16 |
| 631016032 | 160 x 32 | 198 | 106 | 64 | 102 | 325 | 144 | 111 | 1 | 16 |
| 631018025 | 180 x 25 | 220 | 110 | 54 | 102 | 350 | 144 | 106 | 1.05 | 16 |
| 631018032 | 180 x 32 | 220 | 110 | 64 | 102 | 350 | 144 | 111 | 1.1 | 16 |
