Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

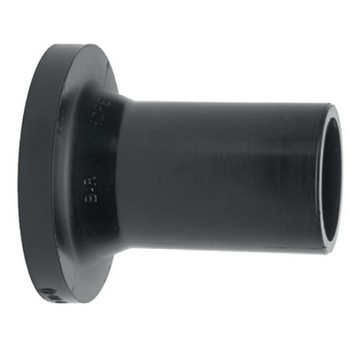

Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

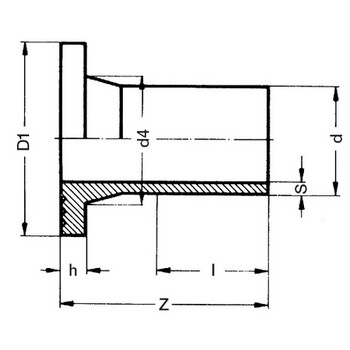

Tableau des dimensions
| Référence | d | S | h | D1 | d4 | Z | I | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 9028020 | 20 | 2 | 7 | 45 | 27 | 88 | 60 | 16 |
| 9028025 | 25 | 2.3 | 9 | 58 | 33 | 90 | 51 | 16 |
| 9028032 | 32 | 3 | 10.5 | 68 | 40 | 95 | 57 | 16 |
| 9028040 | 40 | 3.7 | 11.6 | 78 | 50 | 100 | 55 | 16 |
| 9028050 | 50 | 4.6 | 12 | 88 | 61 | 110 | 63 | 16 |
| 9028063 | 63 | 5.8 | 14.5 | 102 | 75 | 122 | 66 | 16 |
| 9028075 | 75 | 6.9 | 16.5 | 122 | 89 | 130 | 78 | 16 |
| 9028090 | 90 | 8.2 | 17.5 | 138 | 105 | 142 | 84 | 16 |
| 9028110 | 110 | 10 | 18.5 | 158 | 125 | 155 | 105 | 16 |
| 9028125 | 125 | 11.4 | 26 | 158 | 132 | 172 | 106 | 16 |
| 9028140 | 140 | 12.7 | 25 | 188 | 155 | 172 | 109 | 16 |
| 9028160 | 160 | 14.6 | 25 | 212 | 175 | 182 | 110 | 16 |
| 9028180 | 180 | 16.4 | 31 | 212 | 180 | 195 | 115 | 16 |
| 9028200 | 200 | 18.2 | 32 | 268 | 232 | 205 | 135 | 16 |
| 9028225 | 225 | 20.5 | 32.5 | 268 | 235 | 213 | 145 | 16 |
| 9028250 | 250 | 22.7 | 35 | 320 | 285 | 235 | 156 | 16 |
| 9028280 | 280 | 25.4 | 35 | 320 | 291 | 255 | 160 | 16 |
| 9028315 | 315 | 28.6 | 35 | 370 | 335 | 257 | 172 | 16 |
| 9028355 | 355 | 32.2 | 40 | 430 | 373 | 280 | 182 | 16 |
| 9028400 | 400 | 36.3 | 45 | 482 | 427 | 315 | 192 | 16 |
| 9028450 | 450 | 40.9 | 60 | 585 | 514 | 300 | 220 | 16 |
| 9028500 | 500 | 45.4 | 60 | 585 | 530 | 300 | 234 | 16 |
| 9028630 | 630 | 57.2 | 65 | 685 | 645 | 310 | 270 | 16 |
