Plasson France - Raccords mécaniques - Raccords électrosoudables

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

Corps : Polyéthylène noir PE 100

Références normatives

Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

ACS (dans Téléchargements)

Mise en œuvre

Fiche d'installation (dans Téléchargements)

Tableau des dimensions

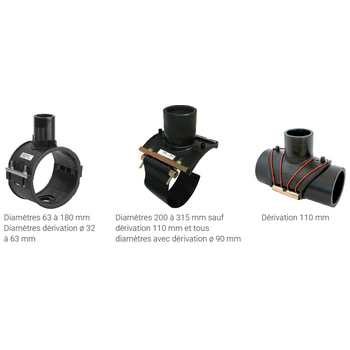

Tableau des dimensions du produit Selle de branchement - 9580
Référence	d x d1	L	B	H	H1	D max couteau	pour des tubes avec SDR	Poids (kg)	PN à 20°C
49584063032	63 x 32	118	100	59	49	23	7,4 à 11	0.38	16
49584063040	63 x 40	118	100	78	66	29	7,4 à 11	0.394	16
49584063050	63 x 50	118	100	93	82	37	7,4 à 11	0.42	16
49584063063	63 x 63	118	100	94	85	45	7,4 à 13,6	0.461	16
49584075032	75 x 32	118	117	59	49	23	7,4 à 11	0.42	16
49584075040	75 x 40	118	117	78	66	29	7,4 à 11	0.439	16
49584075050	75 x 50	118	117	93	82	37	7,4 à 11	0.46	16
49584075063	75 x 63	118	117	94	85	45	7,4 à 11	0.508	16
49584090032	90 x 32	118	126	59	49	23	7,4 à 17,6	0.49	16
49584090040	90 x 40	118	126	78	68	29	7,4 à 17,6	0.504	16
49584090050	90 x 50	118	126	93	82	37	7,4 à 17,6	0.55	16
49584090063	90 x 63	118	126	94	85	45	7,4 à 17,6	0.573	16
49584090090	90 x 90	176	139	105	90	66	7,4 à 17,6	0.948	16
49584110032	110 x 32	118	148	59	49	23	7,4 à 17,6	0.552	16
49584110040	110 x 40	118	148	78	68	29	7,4 à 17,6	0.589	16
49584110050	110 x 50	118	148	93	82	37	7,4 à 17,6	0.62	16
49584110063	110 x 63	118	148	94	85	45	7,4 à 17,6	0.635	16
49584110090	110 x 90	176	162	105	90	68	7,4 à 17,6	0.949	16
49584125032	125 x 32	118	162	59	49	23	7,4 à 17,6	0.62	16
49584125040	125 x 40	118	162	78	68	29	7,4 à 17,6	0.613	16
49584125050	125 x 50	118	162	93	82	37	7,4 à 17,6	0.69	16
49584125063	125 x 63	118	162	94	85	45	7,4 à 17,6	0.703	16
49584125090	125 x 90	176	169	105	90	68	7,4 à 17,6	0.99	16
49584125110	125 x 110	242	180	109	-	89	7.4 à 17.6	-	16
49584140032	140 x 32	118	180	59	49	23	7,4 à 17,6	0.65	16
49584140040	140 x 40	118	180	78	68	29	7,4 à 17,6	0.664	16
49584140050	140 x 50	118	180	93	82	37	7,4 à 17,6	0.69	16
49584140063	140 x 63	118	180	94	85	45	7,4 à 17,6	0.732	16
49584140090	140 x 90	176	174	105	90	68	7,4 à 17,6	0.77	16
49584140110	140 x 110	242	186	109	84	86	7,4 à 17,6	0.965	16
49584160032	160 x 32	118	200	59	49	23	7,4 à 17,6	0.708	16
49584160040	160 x 40	118	200	78	68	29	7,4 à 17,6	0.722	16
49584160050	160 x 50	118	200	93	82	37	7,4 à 17,6	0.787	16
49584160063	160 x 63	118	200	94	85	45	7,4 à 17,6	0.804	16
49584160090	160 x 90	176	176	105	90	68	7,4 à 17,6	0.961	16
49584160110	160 x 110	263	219	84	110	86	7,4 à 17,6	1.02	16
49584180032	180 x 32	118	219	59	49	23	7,4 à 17,6	0.65	16
49584180040	180 x 40	118	219	78	68	29	7,4 à 17,6	0.7	16
49584180050	180 x 50	118	219	93	82	37	7,4 à 17,6	0.73	16
49584180063	180 x 63	118	219	94	85	45	7,4 à 17,6	0.76	16
49584180090	180 x 90	176	182	105	90	68	7,4 à 17,6	0.8	16
49584180110	180 x 110	263	229	110	84	86	7,4 à 17,6	1.14	16
49584200063	200 x 63	176	202	102	85	47	7,4 à 17,6	0.879	16
49584200090	200 x 90	176	202	105	90	68	7,4 à 17,6	0.9	16
49584200110	200 x 110	295	277	84	111	86	7,4 à 17,6	1.627	16
49584225063	225 x 63	176	227	102	85	47	7,4 à 17,6	0.93	16
49584225090	225 x 90	176	227	105	90	68	7,4 à 17,6	0.95	16
49584225110	225 x 110	295	277	84	111	86	7,4 à 17,6	1.5	16
49584250063	250 x 63	176	252	102	85	47	7,4 à 17,6	0.97	16
49584250090	250 x 90	176	252	105	90	68	7,4 à 17,6	0.99	16
49584250110	250 x 110	295	280	84	111	86	7,4 à 17,6	1.32	16
49584280090	280 x 90	176	282	105	90	68	7,4 à 17,6	0.99	16
49584315090	315 x 90	176	317	109	90	68	7,4 à 17,6	0.99	16
