Adaptateur PE 100 PN16 - Acier à souder
Code produit : 9277
Raccords de transition
Adaptateur en PEHD à embouts mâles à souder.
S'adapte avec n'importe quel raccord électrosoudable PLASSON pour réaliser un raccordement par électrosoudage entre un accessoire à souder et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Adapté aux applications industrielles dans la limite de la pression et de la température.
Disponible en PN 16 du d32xDN25 à d125xDN100 mm.
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
PE100. Acier zingué L235 CA.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsRéférences et dimensions
| Référence | d x DN | L | D | L1 | L2 | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|
| 9277032 | 32 x 25 | 507 | 47 | 300 | 101 | 16 | Télécharger Fiche tech. |
| 9277040 | 40 x 32 | 507 | 58 | 300 | 101 | 16 | Télécharger Fiche tech. |
| 9277050 | 50 x 40 | 515 | 65 | 300 | 110 | 16 | Télécharger Fiche tech. |
| 9277063 | 63 x 50 | 530 | 83 | 300 | 125 | 16 | Télécharger Fiche tech. |
| 9277090 | 90 x 80 | 554 | 114 | 300 | 146 | 16 | Télécharger Fiche tech. |
| 9277110 | 110 x 100 | 581 | 145 | 300 | 161 | 16 | Télécharger Fiche tech. |
| 9277125 | 125 x 100 | 553 | 145 | 300 | 142 | 16 | Télécharger Fiche tech. |

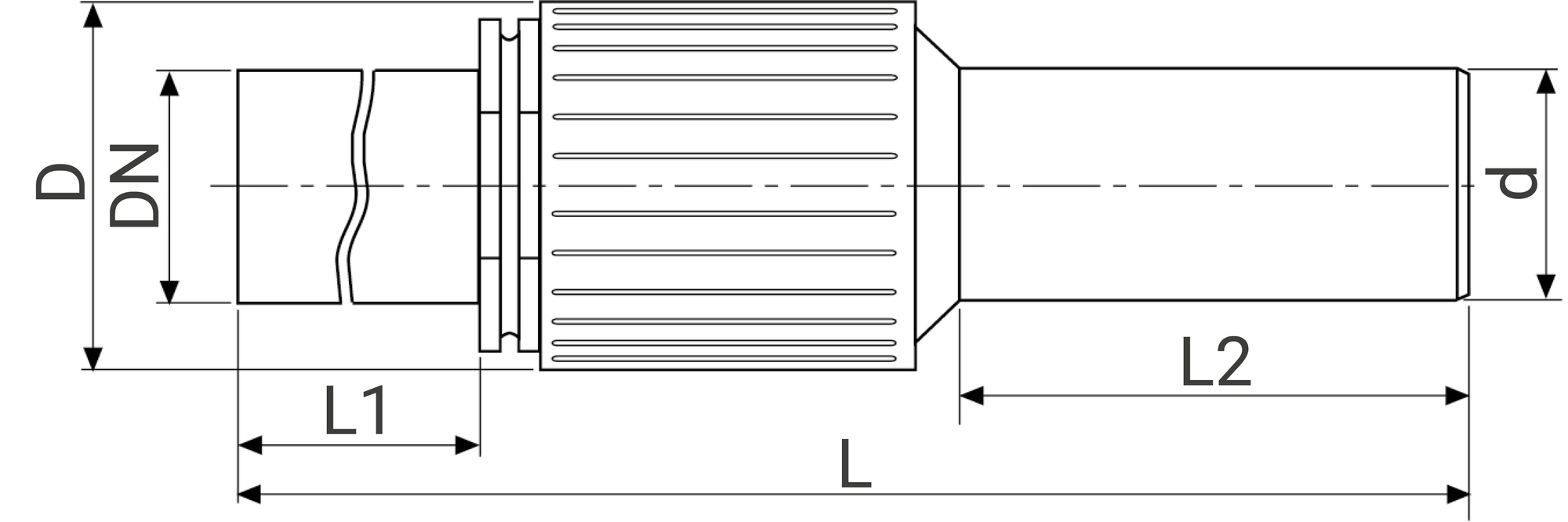

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsRessources
Fiche technique - Adaptateur PE 100 - Acier à souder - 9277
(application/pdf, 138.74 ko)Fiche de mise en oeuvre - Adaptateur PE 100 - Acier à souder - 9277
(application/pdf, 664.19 ko)Attestation de Conformité Sanitaire (ACS) - Adaptateur PE 100 - Acier à souder - 9277
(application/pdf, 422.42 ko)Informations logistiques
| Pièce | ||||
|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) |
| 9277032 | 507 | 47 | 47 | 0,96 |
| 9277040 | 507 | 58 | 58 | 1,24 |
| 9277050 | 515 | 65 | 65 | 1,42 |
| 9277063 | 530 | 83 | 83 | 2,07 |
| 9277090 | 554 | 114 | 114 | 3,3 |
| 9277110 | 581 | 145 | 145 | 5 |
| 9277125 | 553 | 145 | 145 | 5 |
