Adaptateur PE 100 PN16 - Fileté

Code produit :

49717

Raccords de transition

Adaptateur en PEHD à embout mâle - Filetage PEHD ISO 7-1.
S'adapte avec n'importe quel raccord électrosoudable PLASSON pour réaliser un raccordement par électrosoudage entre accessoire taraudé et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Adapté aux accessoires en polymère.
Disponible en PN 16 du d25x3/4'' à 63x2''.

Télécharger le catalogue Fiche technique

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

PEHD.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Adaptateur PE 100 PN16 - Fileté
Référence	d x R	L	l2	PN à 20°C	Fiche tech.
4971702507	25 x 3/4"	65	19	16	Télécharger Fiche tech.
4971703210	32 x 1"	74	21	16	Télécharger Fiche tech.
4971704010	40 x 1"	83	24	16	Télécharger Fiche tech.
4971704013	40 x 1 1/4"	83	24	16	Télécharger Fiche tech.
4971705015	50 x 1 1/2"	89	24	16	Télécharger Fiche tech.
4971706320	63 x 2"	108	29	16	Télécharger Fiche tech.

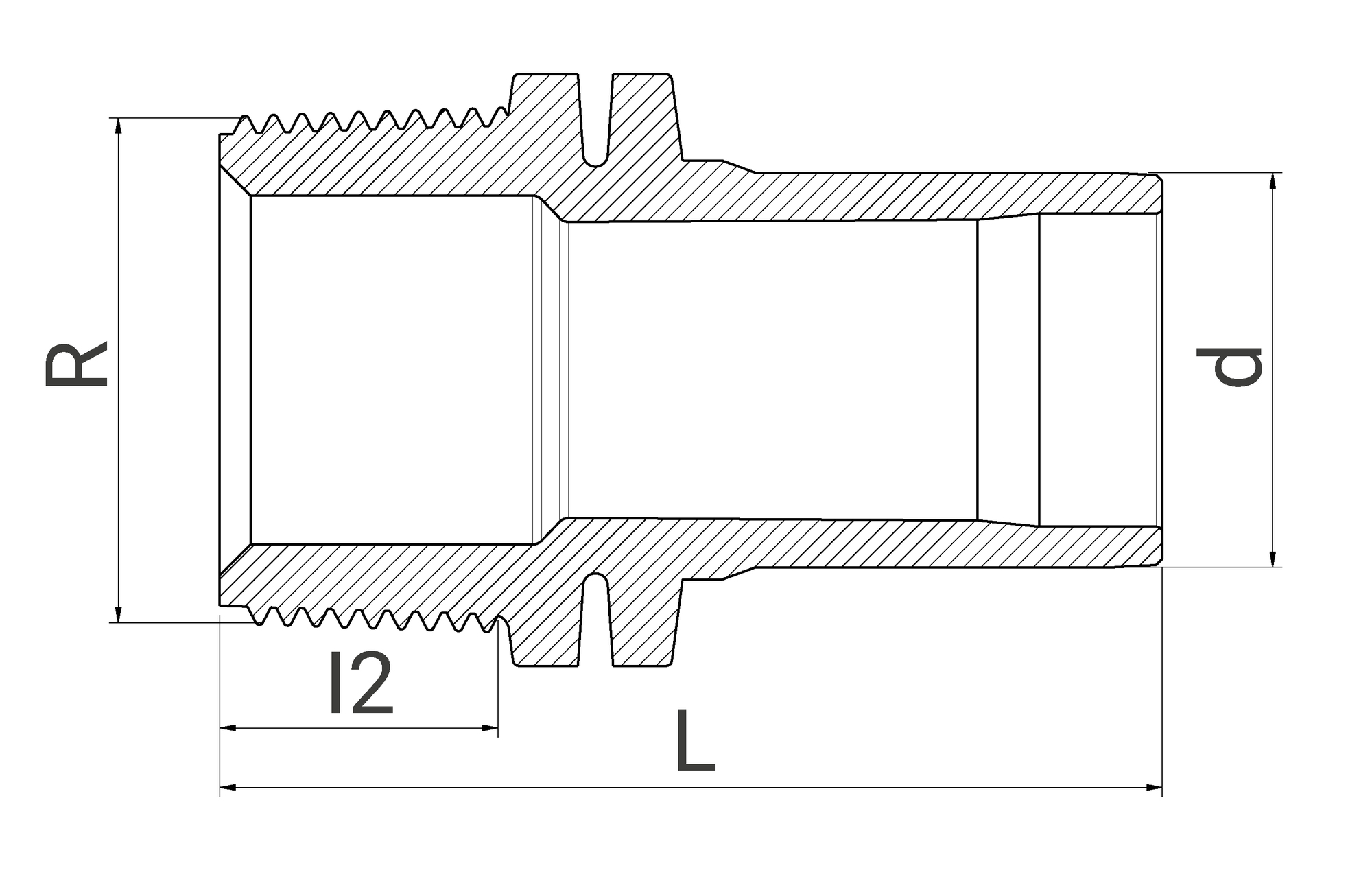

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Adaptateur PE 100 - Fileté - 49717

(application/pdf, 165.85 ko)

Fiche de mise en oeuvre - Adaptateur PE 100 - Fileté - 49717

(application/pdf, 664.19 ko)

Attestation de Conformité Sanitaire (ACS) - Adaptateur PE 100 - Fileté - 49717

(application/pdf, 422.42 ko)

Informations logistiques

	Pièce		Carton
Référence	Larg. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
4971702507	65	0,02	570	490	330	600	13,4
4971703210	74	0,03	570	490	330	400	13,4
4971704010	83	0,06	570	490	330	200	13,4
4971704013	83	0,06	570	490	330	200	13,4
4971705015	89	0,08	570	490	330	160	14,2
4971706320	108	0,2	570	490	330	128	27
