Adaptateur PE 100 PN16 - Fileté laiton

Code produit :

9217

Raccords de transition

Adaptateur en PEHD à embout mâle - Filetage laiton ISO 7-1.
S'adapte avec n'importe quel raccord électrosoudable PLASSON pour réaliser un raccordement par électrosoudage entre accessoire taraudé et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Disponible en PN 16 du d20x1/2'' à 110x4''.

Télécharger le catalogue Fiche technique

Le filetage laiton autorise le montage de tout type d'accessoires taraudés ISO 7-1
Ecrou 6 pans pour faciliter le serrage à la clé

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PEHD. Filetage : Laiton - Alliage CW617N.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Adaptateur PE 100 PN16 - Fileté laiton
Référence	d x R	L	L1	PN à 20°C	Fiche tech.
921702005	20 x 1/2"	82	38	16	Télécharger Fiche tech.
921702507	25 x 3/4"	91	40	16	Télécharger Fiche tech.
921703210	32 x 1"	100	44	16	Télécharger Fiche tech.
921704013	40 x 1 1/4"	109	49	16	Télécharger Fiche tech.
921705015	50 x 1 1/2"	124	54	16	Télécharger Fiche tech.
921706320	63 x 2"	141	63	16	Télécharger Fiche tech.
921707525	75 x 2 1/2"	163	73	16	Télécharger Fiche tech.
921709030	90 x 3"	181	82	16	Télécharger Fiche tech.
921711040	110 x 4"	190	84	16	Télécharger Fiche tech.

Ne peut pas être utilisé avec les raccords Série 1.

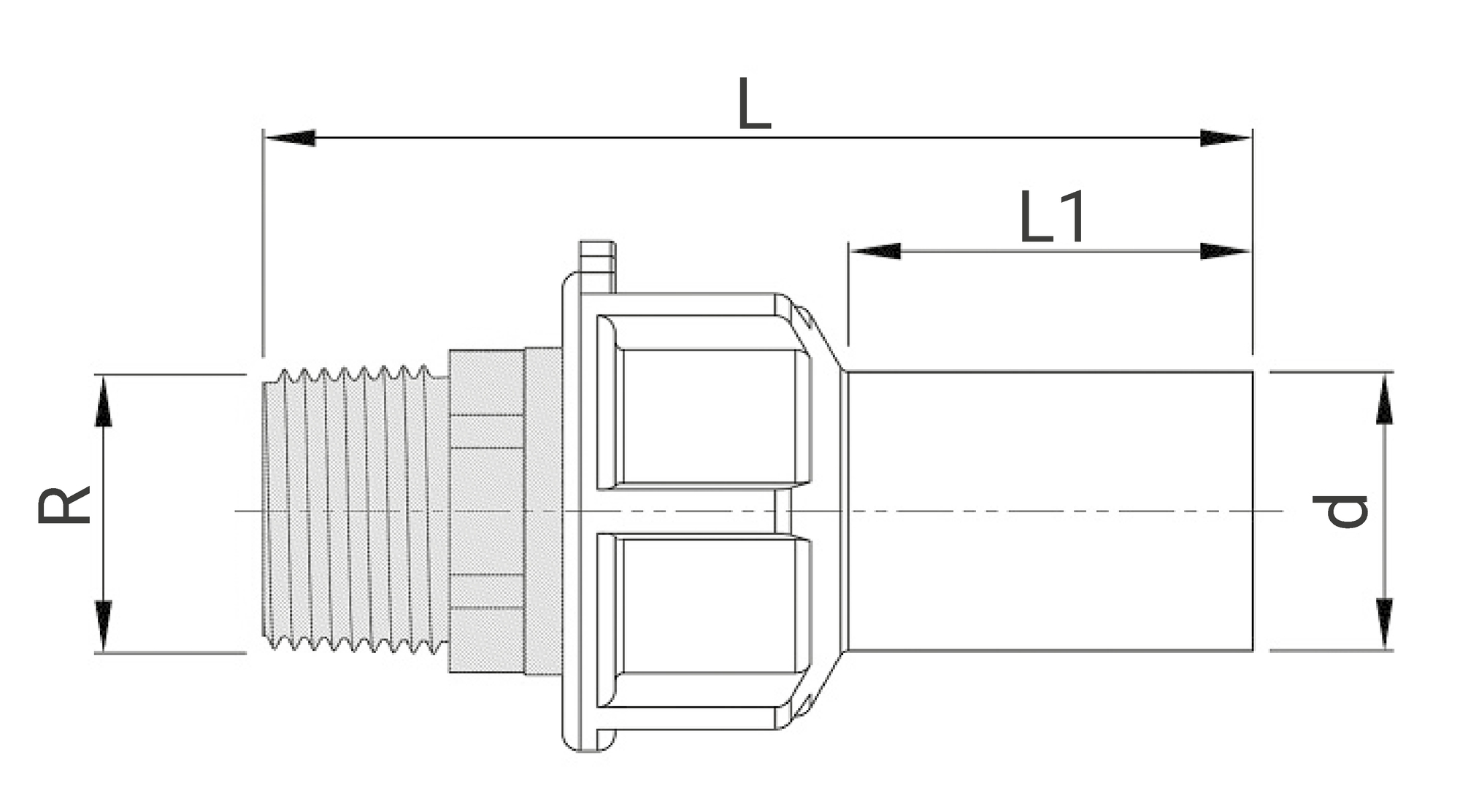

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Adaptateur PE 100 - Fileté laiton - 9217

(application/pdf, 146.45 ko)

Fiche de mise en oeuvre - Adaptateur PE 100 - Fileté laiton - 9217

(application/pdf, 664.19 ko)

Attestation de Conformité Sanitaire (ACS) - Adaptateur PE 100 - Fileté laiton - 9217

(application/pdf, 422.42 ko)

Informations logistiques

	Pièce
Référence	Larg. (mm)	Poids (kg)
921702005	82	0,268
921702507	91	0,268
921703210	100	0,546
921704013	109	0,546
921705015	124	0,696
921706320	141	0,988
921707525	163	0,81
921709030	181	1,145
921711040	190	2,045
