Adaptateur PE 100 PN16 - Fileté polyamide

Code produit :

921N7

Raccords de transition

Adaptateur en PEHD à embout mâle - Filetage polyamide ISO 7-1.
S'adapte avec n'importe quel raccord électrosoudable PLASSON pour réaliser un raccordement par électrosoudage entre accessoire taraudé et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Disponible en PN 16 du d20x1/2'' à 63x2''.

Télécharger le catalogue Fiche technique

Le filetage polyamide autorise le montage de tout type d'accessoires taraudés ISO 7-1
Ecrou 8 pans pour faciliter le serrage à la clé

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PEHD. Filetage : Polyamide renforcé fibre de verre. Joints : EPDM.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Adaptateur PE 100 PN16 - Fileté polyamide
Référence	d x R	E	L	L1	L2	PN à 20°C	Fiche tech.
921N702005	20 x 1/2"	40	89	42	17	16	Télécharger Fiche tech.
921N702007	20 x 3/4"	40	90	42	18	16	Télécharger Fiche tech.
921N702010	20 x 1"	40	92	42	20	16	Télécharger Fiche tech.
921N702505	25 x 1/2"	40	89	42	17	16	Télécharger Fiche tech.
921N702507	25 x 3/4"	40	90	42	18	16	Télécharger Fiche tech.
921N702510	25 x 1"	40	92	42	20	16	Télécharger Fiche tech.
921N703207	32 x 3/4"	56	110	47	18	16	Télécharger Fiche tech.
921N703210	32 x 1"	56	112	47	20	16	Télécharger Fiche tech.
921N703213	32 x 1 1/4"	56	115	47	22	16	Télécharger Fiche tech.
921N703215	32 x 1 1/2"	56	115	47	22	16	Télécharger Fiche tech.
921N704007	40 x 3/4"	56	112	52	18	16	Télécharger Fiche tech.
921N704010	40 x 1"	56	114	52	20	16	Télécharger Fiche tech.
921N704013	40 x 1 1/4"	56	116	52	22	16	Télécharger Fiche tech.
921N704015	40 x 1 1/2"	56	116	52	22	16	Télécharger Fiche tech.
921N705013	50 x 1 1/4"	80	138	57	22	16	Télécharger Fiche tech.
921N705015	50 x 1 1/2"	80	138	57	22	16	Télécharger Fiche tech.
921N705020	50 x 2"	80	142	57	26	16	Télécharger Fiche tech.
921N706313	63 x 1 1/4"	80	144	65	22	16	Télécharger Fiche tech.
921N706315	63 x 1 1/2"	80	144	65	22	16	Télécharger Fiche tech.
921N706320	63 x 2"	80	148	65	26	16	Télécharger Fiche tech.

Ne peut pas être utilisé avec les raccords Série 1.

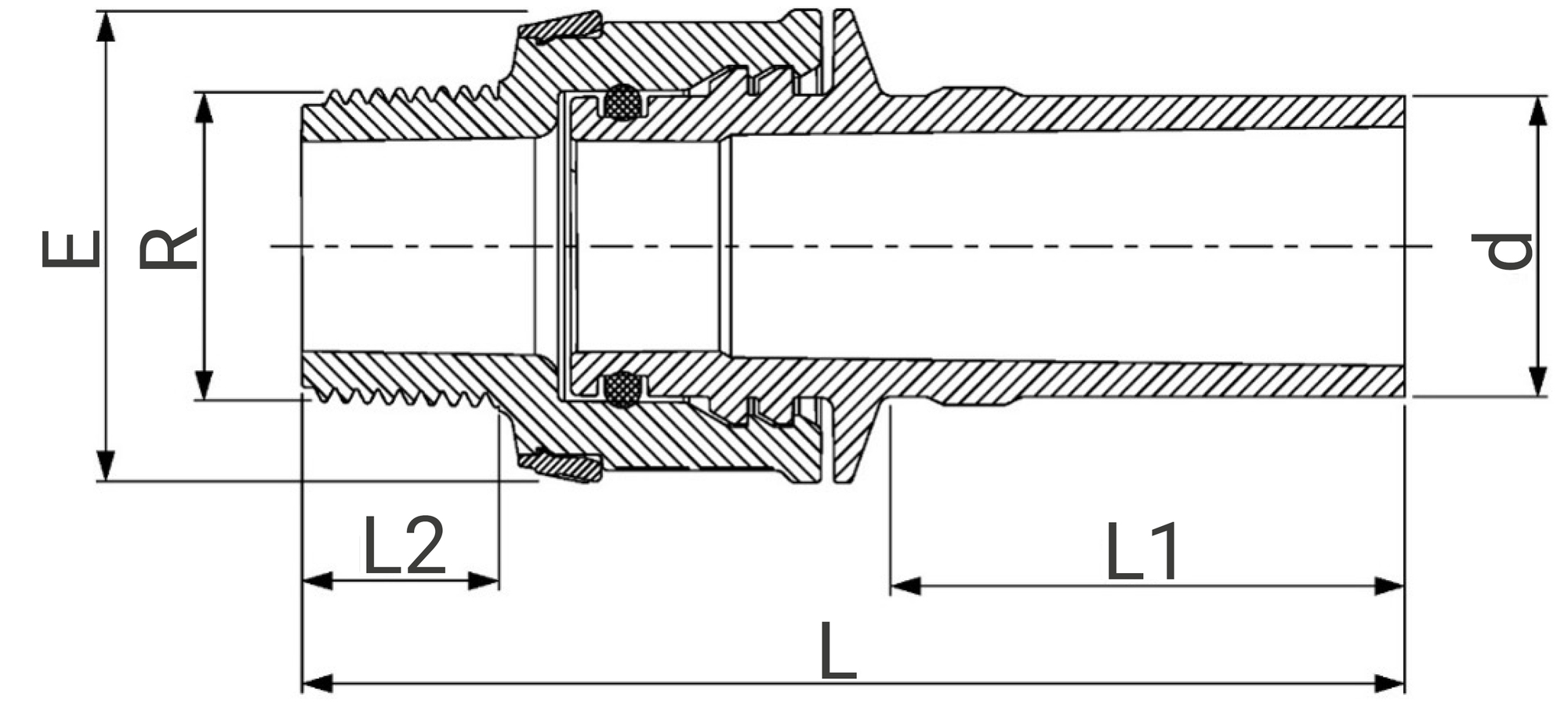

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Adaptateur PE 100 - Fileté polyamide - 921N7

(application/pdf, 255.24 ko)

Fiche de mise en oeuvre - Adaptateur PE 100 - Fileté polyamide - 921N7

(, 0.00 ko)

Attestation de Conformité Sanitaire (ACS) - Adaptateur PE 100 - Fileté polyamide - 921N7

(application/pdf, 174.71 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
921N702005	90	45	45	0,04	570	490	330	320	14.20
921N702007	95	45	45	0,05	570	490	330	320	17.40
921N702010	95	45	45	0,05	570	490	330	260	14.40
921N702505	90	45	45	0,04	570	490	330	320	14.20
921N702507	95	45	45	0,04	570	490	330	320	14.20
921N702510	95	45	45	0,055	570	490	330	260	15.70
921N703207	115	60	60	0,115	570	490	330	300	35.90
921N703210	115	60	60	0,11	570	490	330	240	27.80
921N703213	120	60	60	0,12	570	490	330	250	31.40
921N703215	120	60	60	0,134	570	490	330	180	25.60
921N704007	115	60	60	0,12	570	490	330	200	25.40
921N704010	115	60	60	0,125	570	490	330	200	26.40
921N704013	120	60	60	0,145	570	490	330	200	30.40
921N704015	120	60	60	0,15	570	490	330	160	25.40
921N705013	140	80	80	0,3	570	490	330	110	34.40
921N705015	140	80	80	0,305	570	490	330	94	30.10
921N705020	145	80	80	0,31	570	490	330	70	23.10
921N706313	145	80	80	0,33	570	490	330	65	22.90
921N706315	145	80	80	0,34	570	490	330	65	23.50
921N706320	150	80	80	0,35	570	490	330	60	22.40
