Adaptateur PE 100 PN16 - Taraudé laiton
Code produit : 9317
Raccords de transition
Adaptateur en PEHD à embout mâle - Taraudage laiton ISO 7-1.
S'adapte avec n'importe quel raccord électrosoudable PLASSON pour réaliser un raccordement par électrosoudage entre accessoire fileté et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Disponible en PN 16 du 20x1/2'' à 110x4''.
Les produits
- Le taraudage laiton autorise le montage de tout type d'accessoires taraudés ISO 7-1
- Ecrou 6 pans pour faciliter le serrage à la clé
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : PEHD. Taraudage : Laiton - Alliage CW617N.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x R | L | L1 | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|
| 931702005 | 20 x 1/2" | 82 | 38 | 16 | Télécharger Fiche tech. |
| 931702507 | 25 x 3/4" | 91 | 40 | 16 | Télécharger Fiche tech. |
| 931703210 | 32 x 1" | 100 | 44 | 16 | Télécharger Fiche tech. |
| 931704013 | 40 x 1 1/4" | 109 | 49 | 16 | Télécharger Fiche tech. |
| 931705015 | 50 x 1 1/2" | 124 | 54 | 16 | Télécharger Fiche tech. |
| 931706320 | 63 x 2" | 141 | 63 | 16 | Télécharger Fiche tech. |
| 931707525 | 75 x 2 1/2" | 163 | 73 | 16 | Télécharger Fiche tech. |
| 931709030 | 90 x 3" | 181 | 82 | 16 | Télécharger Fiche tech. |
| 931711040 | 110 x 4" | 190 | 84 | 16 | Télécharger Fiche tech. |
Ne peut pas être utilisé avec les raccords Série 1.

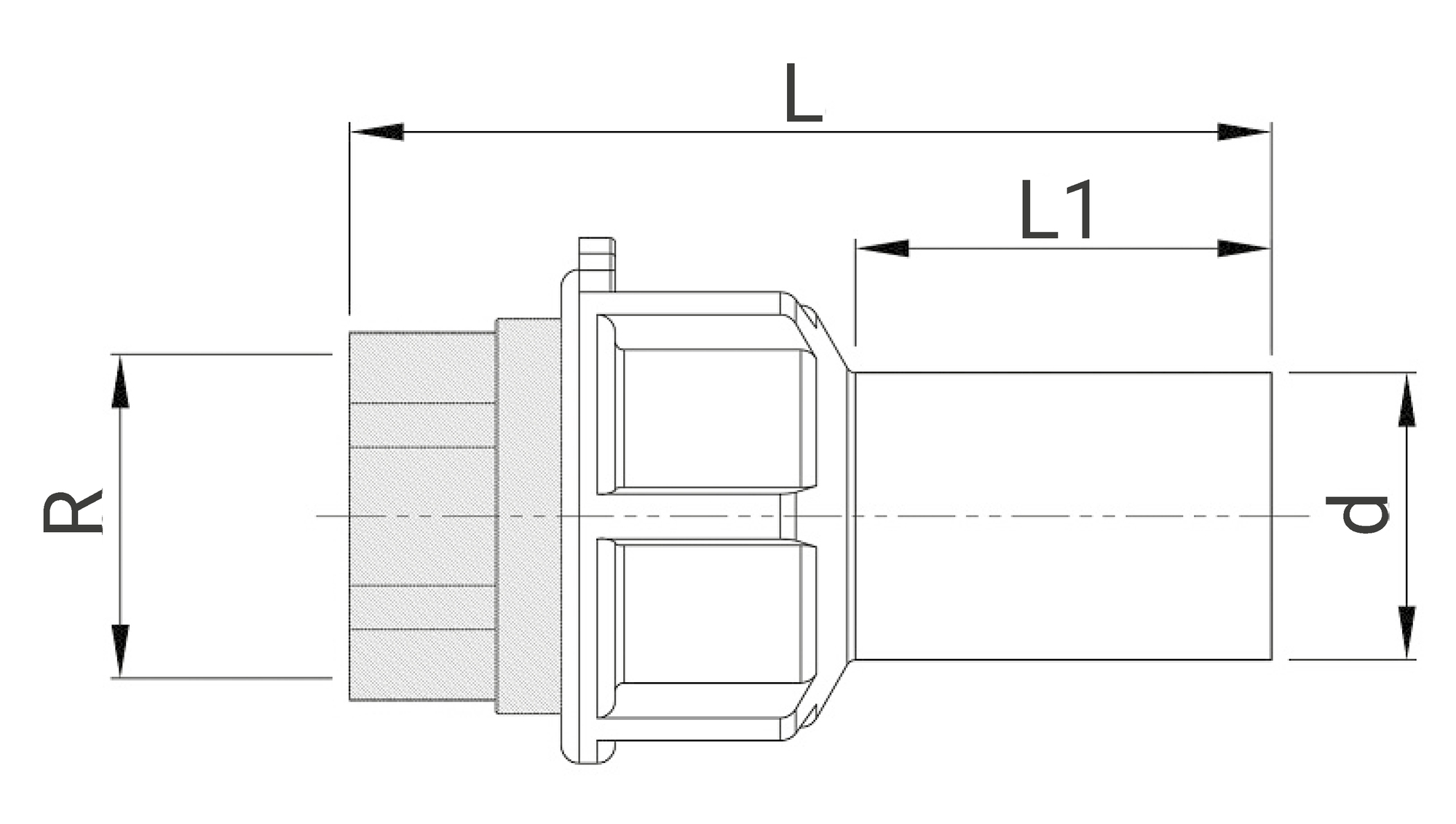

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsRessources
Fiche technique - Adaptateur PE 100 - Taraudé laiton - 9317
(application/pdf, 143.40 ko)Fiche de mise en oeuvre - Adaptateur PE 100 - Taraudé laiton - 9317
(application/pdf, 664.19 ko)Attestation de Conformité Sanitaire (ACS) - Adaptateur PE 100 - Taraudé laiton - 9317
(application/pdf, 422.42 ko)Informations logistiques
| Pièce | ||
|---|---|---|
| Référence | Larg. (mm) | Poids (kg) |
| 931702005 | 82 | 0,268 |
| 931702507 | 91 | 0,268 |
| 931703210 | 100 | 0,34 |
| 931704013 | 109 | 0,546 |
| 931705015 | 124 | 0,696 |
| 931706320 | 141 | 0,988 |
| 931707525 | 163 | 0,79 |
| 931709030 | 181 | 1,125 |
| 931711040 | 190 | 1,89 |
