Bouchon de fin de ligne électrosoudable NF 136-GAZ
Code produit : 46424
Raccords NF 136-GAZ
Domaines d'application
Raccords électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 1555-3 : Systèmes de canalisations en plastique pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3 : raccords Certification Marque NF 136-GAZ
Références et dimensions
| Référence | d | L | D | A | L1 | Pour tubes SDR | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|
| 46424032 | 32 | 63 | 44 | 46 | 44 | 7,4 à 11 | 10 | Télécharger Fiche tech. |
| 46424040 | 40 | 70 | 55 | 51 | 48 | 7,4 à 11 | 10 | Télécharger Fiche tech. |
| 46424063 | 63 | 95 | 81 | 62 | 62 | 7 à 11 | 10 | Télécharger Fiche tech. |

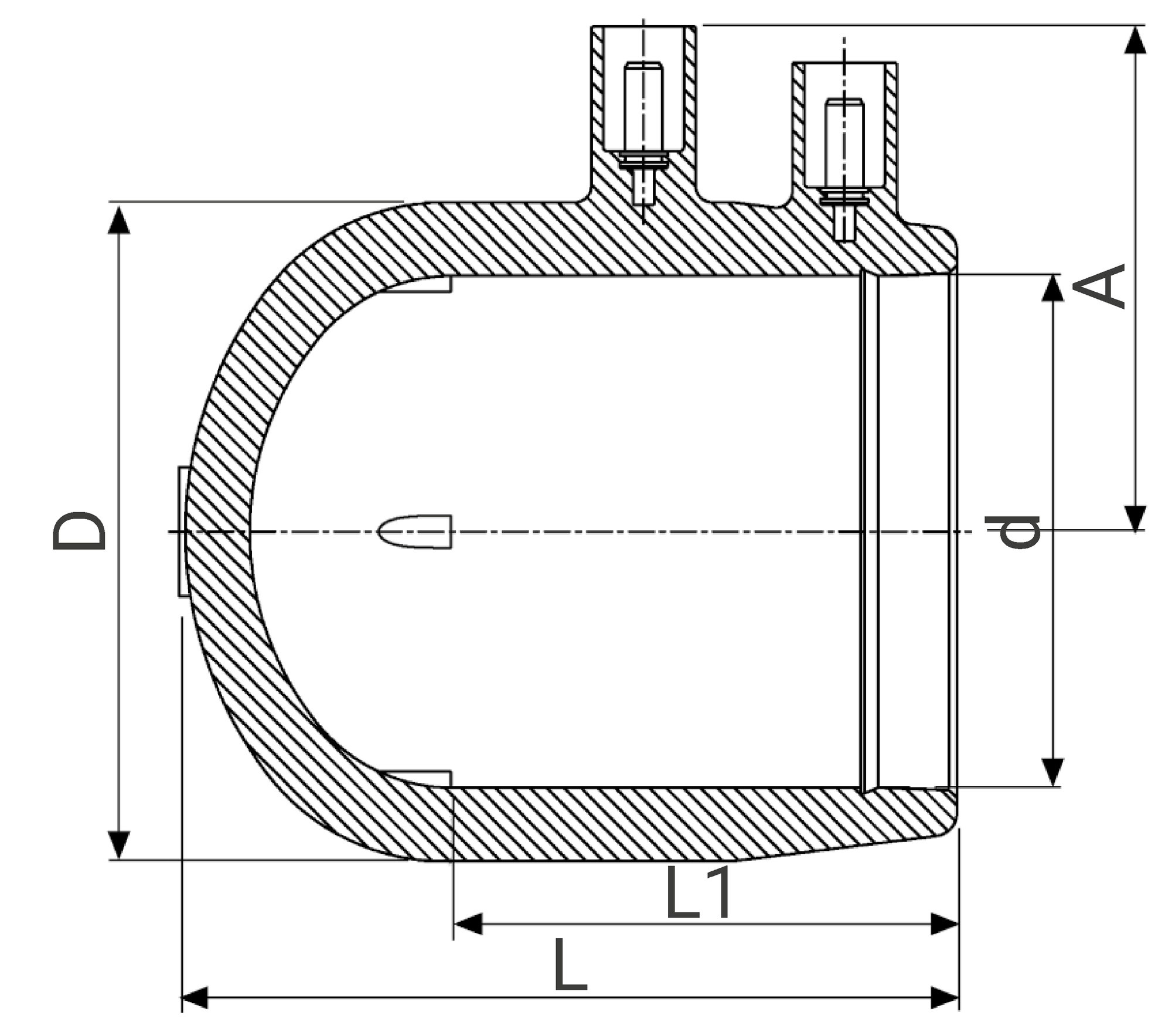

Schéma technique pour le produit :
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 46424032 | 65 | 70 | 45 | 0,05 | 570 | 490 | 330 | 432 | 23 |
| 46424040 | 70 | 80 | 55 | 0,07 | 570 | 490 | 330 | 256 | 19,32 |
| 46424063 | 95 | 105 | 85 | 0,181 | 570 | 490 | 330 | 106 | 20,59 |
