Coude à 22,5° électrosoudable PN16

Code produit :

9020

Raccords électrosoudables

Coude électrosoudable à 22,5°.
Permet de réaliser un raccordement à 22,5° par électrosoudage entre un accessoire à embout mâle et/ou un tube en PEHD et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Disponible en PN 16 du d90 à 180 mm.

Télécharger le catalogue Fiche technique

Étanchéité parfaite sur la durée de vie du réseau
Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
Butées fixes

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

PEHD.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Coude à 22,5° électrosoudable PN16
Référence	d	L	D	L1	Pour tubes SDR	PN à 20°C	Fiche tech.	CAD
49024090	90	214	113	72	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49024110	110	232	143	71	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49024125	125	274	165	86	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49024160	160	302	209	86	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49024180	180	391	244	105	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD

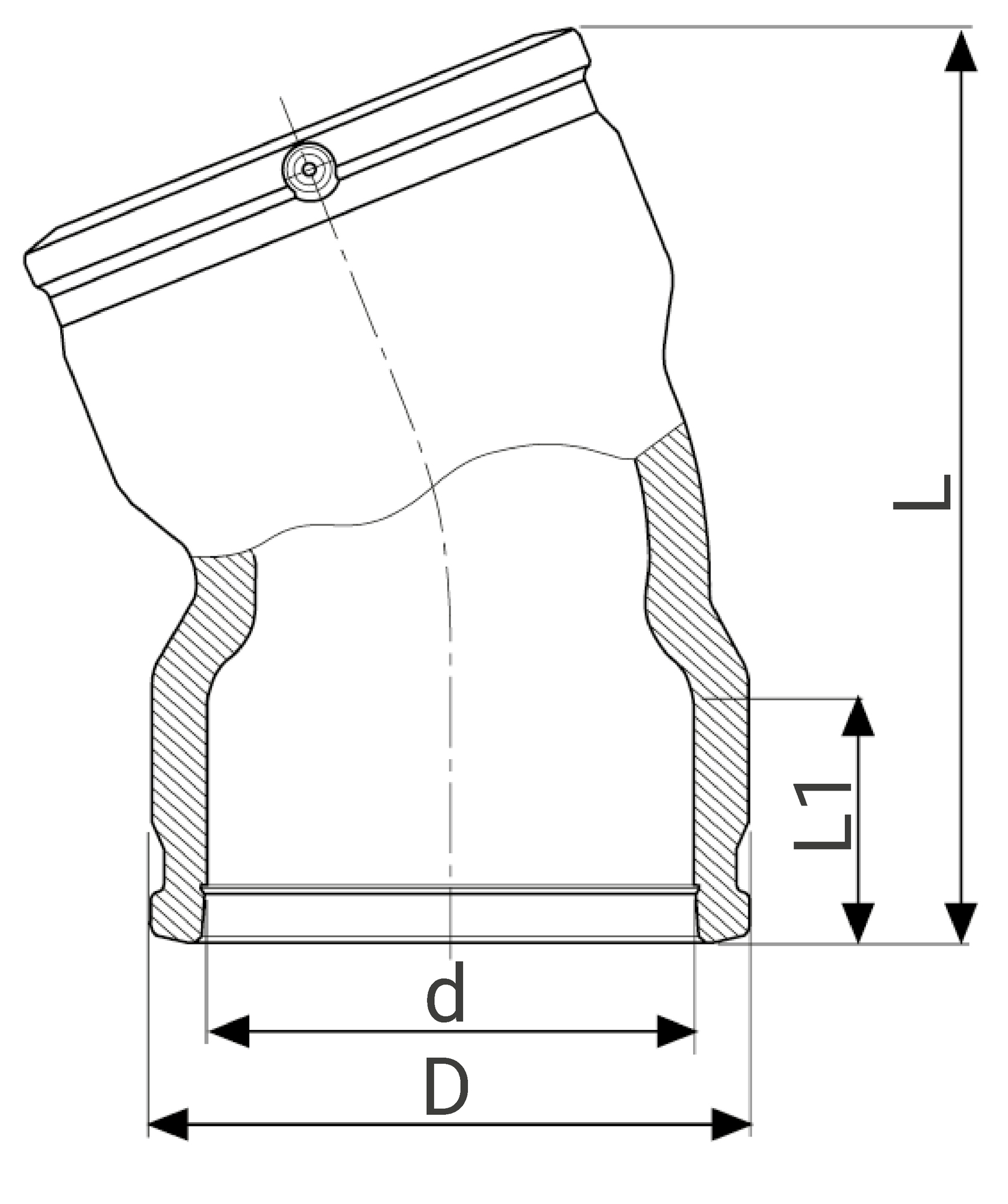

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Coude à 22,5° - 9020

(application/pdf, 171.33 ko)

Fiche de mise en oeuvre - Coude à 22,5° - 9020

(application/pdf, 664.19 ko)

Attestation de Conformité Sanitaire (ACS) - Coude à 22,5° - 9020

(application/pdf, 336.17 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
49024090	215	130	145	0,67	570	490	330	26	18,82
49024110	235	155	175	1,16	570	490	330	14	17,64
49024125	275	175	205	1,88	570	490	330	8	16,44
49024160	305	215	250	2,94	570	490	330	5	16,1
49024180	395	245	295	5,36	570	490	330	2	12,12
