Jeu de 2 coudes à 180° électrosoudables PN16 + Boulonnerie

Code produit :

4909K4

Raccords pour la géothermie

Jeu de 2 coudes électrosoudables en U.
Permettent d'appareiller les sondes verticales en géothermie.
Peuvent être vissés entre-eux (boulonnerie fournie) et possèdent un point d'accroche pour le lest.
Disponibles en PN 16 du d25 à 40 mm.

Télécharger le catalogue Fiche technique

Étanchéité parfaite sur la durée de vie du réseau
Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
Longueurs d'emboîtures supérieures aux mini normatifs
Résistance protégée par une gaine de PEHD
Temps de soudage constant pour température comprise entre -5 et +35°C
Butées fixes

Pour systèmes de canalisations en PEHD utilisés en géothermie.
Utilisation enterrée ou apparente moyennant protection d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

PEHD. Boulonnerie : Acier inox AISI 304.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Jeu de 2 coudes à 180° électrosoudables PN16 + Boulonnerie
Référence	d	L	H	B	L1	Type boulons	Pour tubes SDR	PN à 20°C	Fiche tech.	CAD
4909K4025	25	38	99	72	38	M6 x 70	7 à 11	16	Télécharger Fiche tech.	Télécharger CAD
4909K4032	32	44	108	88	41	M6 x 90	7 à 11	16	Télécharger Fiche tech.	Télécharger CAD
4909K4040	40	53	123	106	48	M6 x 100	7 à 11	16	Télécharger Fiche tech.	Télécharger CAD

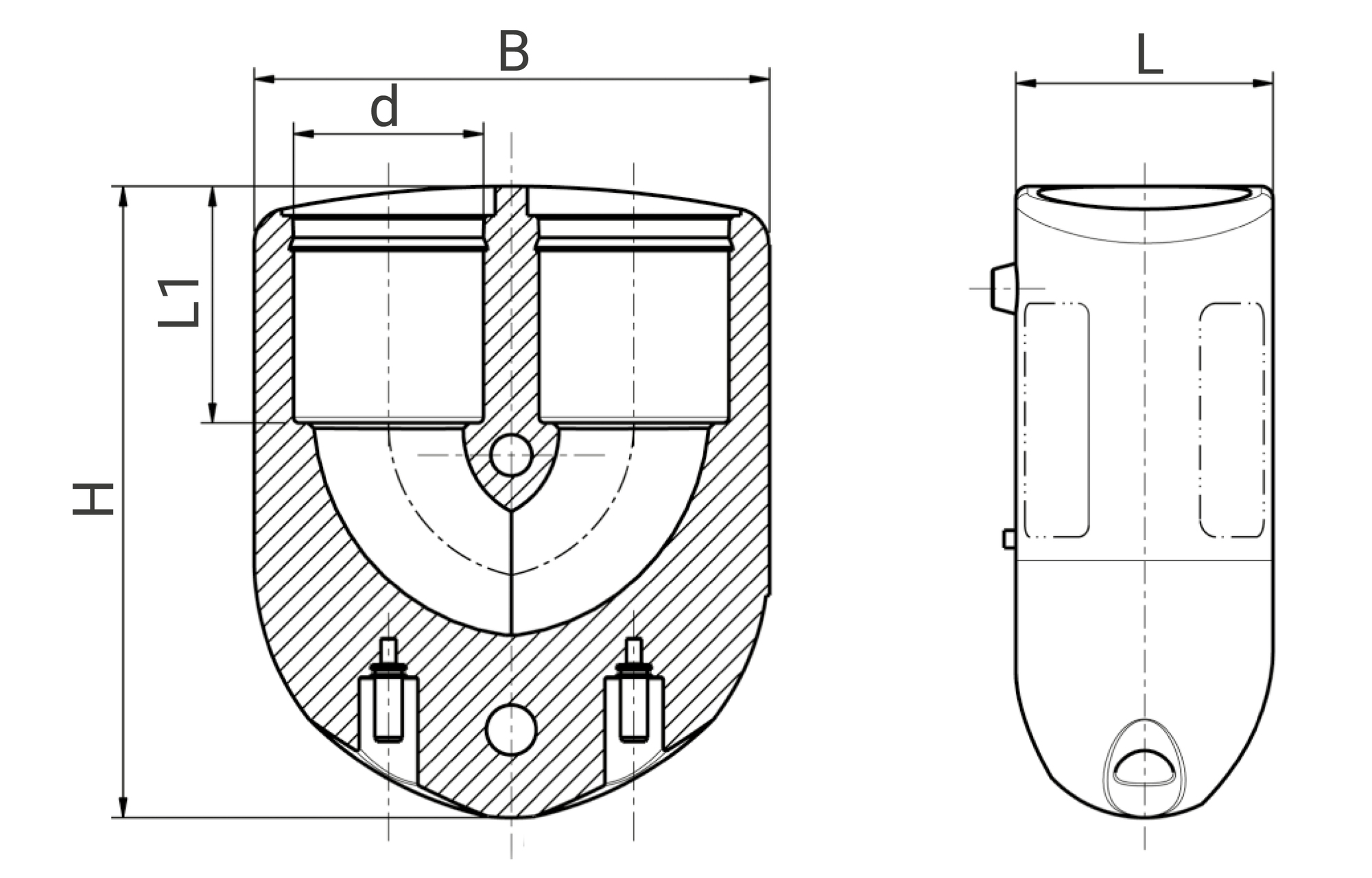

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Jeu de 2 coudes à 180° + Boulonnerie - 4909K4

(application/pdf, 182.72 ko)

Fiche de mise en oeuvre - Jeu de 2 coudes à 180° + Boulonnerie - 4909K4

(application/pdf, 664.19 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
4909K4025	74	38	99	0,33	570	490	330	108	37,04
4909K4032	90	45	108	0,43	570	490	330	72	32,36
4909K4040	107	54	123	0,65	570	490	330	40	27,4
