Joint armé EPDM pour collets à embout mâle PE100
Code produit : 9107/9108/9109
Collets-brides
Domaines d'application
Les joints assurent l'étanchéité des montages à brides dans les réseaux AEP, assainissement, gaz, air et industriels avec un couple de serrage modéré.
Caractéristiques techniques
Matière
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
EPDM. Lame de renfort : acier.
Références normatives NF EN 1514 : Brides et leurs assemblages - Dimensions des joints pour les brides désignées PN NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | DE Collet PE | DN Bride | d1 | d2 | S | S1 | Pour brides | Pour collets PE PN | Fiche tech. |
|---|---|---|---|---|---|---|---|---|---|
| 9109020 | 20 | 15 | 22 | 51 | 4 | 3 | ISO GN 10-40 | 10 à 25 | Télécharger Fiche tech. |
| 9109025 | 25 | 20 | 27 | 61 | 4 | 3 | ISO GN 10-40 | 10 à 25 | Télécharger Fiche tech. |
| 9109032 | 32 | 25 | 34 | 71 | 4 | 3 | ISO GN 10-40 | 10 à 25 | Télécharger Fiche tech. |
| 9109040 | 40 | 32 | 43 | 82 | 4 | 3 | ISO GN 10-40 | 10 à 25 | Télécharger Fiche tech. |
| 9109050 | 50 | 40 | 49 | 92 | 4 | 3 | ISO GN 10-40 | 10 à 25 | Télécharger Fiche tech. |
| 9109063 | 63 | 50 | 61 | 107 | 5 | 4 | ISO GN 10-40 | 10 à 25 | Télécharger Fiche tech. |
| 9109075 | 75 | 65 | 77 | 127 | 5 | 4 | ISO GN 10-25 | 10 à 25 | Télécharger Fiche tech. |
| 9109090 | 90 | 80 | 89 | 142 | 5 | 4 | ISO GN 10-25 | 10 à 25 | Télécharger Fiche tech. |
| 9108110125 | 110 / 125 | 100 | 115 | 162 | 6 | 5 | ISO GN 10-16 | 10 à 16 | Télécharger Fiche tech. |
| 9109110125 | 110 / 125 | 100 | 115 | 168 | 6 | 5 | ISO GN 25-40 | 25 | Télécharger Fiche tech. |
| 9108140 | 140 | 125 | 141 | 192 | 6 | 5 | ISO GN 10-16 | 10 à 16 | Télécharger Fiche tech. |
| 9109140 | 140 | 125 | 141 | 194 | 6 | 5 | ISO GN 25-40 | 25 | Télécharger Fiche tech. |
| 9108160180 | 160 / 180 | 150 | 169 | 218 | 7 | 6 | ISO GN 10-16 | 10 à 16 | Télécharger Fiche tech. |
| 9109160180 | 160 / 180 | 150 | 169 | 224 | 7 | 6 | ISO GN 25-40 | 25 | Télécharger Fiche tech. |
| 9108200225 | 200 / 225 | 200 | 220 | 273 | 7 | 6 | ISO GN 10-16 | 10 à 16 | Télécharger Fiche tech. |
| 9109200225 | 200 / 225 | 200 | 219 | 279 | 7 | 6 | ISO GN 25 | 25 | Télécharger Fiche tech. |
| 9107250280 | 250 / 280 | 250 | 273 | 328 | 6 | 7 | ISO GN 10 | 10 | Télécharger Fiche tech. |
| 9108250280 | 250 / 280 | 250 | 273 | 329 | 7 | 6 | ISO GN 16 | 16 | Télécharger Fiche tech. |
| 9109250280 | 250 / 280 | 250 | 273 | 340 | 7 | 6 | ISO GN 25 | 25 | Télécharger Fiche tech. |
| 9107315 | 315 | 300 | 324 | 378 | 7 | 6 | ISO GN 10 | 10 | Télécharger Fiche tech. |
| 9108315 | 315 | 300 | 324 | 384 | 7 | 6 | ISO GN 16 | 16 | Télécharger Fiche tech. |
| 9109315 | 315 | 300 | 324 | 400 | 6 | 7 | ISO GN 25 | 25 | Télécharger Fiche tech. |
| 9107355 | 355 | 350 | 356 | 438 | 7 | 9 | ISO GN 10 | 10 | Télécharger Fiche tech. |
| 9108355 | 355 | 350 | 356 | 444 | 9 | 7 | ISO GN 16 | 16 | Télécharger Fiche tech. |
| 9107400 | 400 | 400 | 407 | 489 | 9 | 7 | ISO GN 10 | 10 | Télécharger Fiche tech. |
| 9108400 | 400 | 400 | 407 | 495 | 9 | 7 | ISO GN 16 | 16 | Télécharger Fiche tech. |
| 9107450500 | 450 / 500 | 500 | 508 | 594 | 9 | 7 | ISO GN 10 | 10 | Télécharger Fiche tech. |
| 9108450500 | 450 / 500 | 500 | 508 | 617 | 9 | 7 | ISO GN 16 | 16 | Télécharger Fiche tech. |
| 9107560630 | 560 / 630 | 600 | 610 | 695 | 9 | 7 | ISO GN 10 | 10 | Télécharger Fiche tech. |
| 9108560630 | 560 / 630 | 600 | 610 | 734 | 9 | 7 | ISO GN 16 | 16 | Télécharger Fiche tech. |

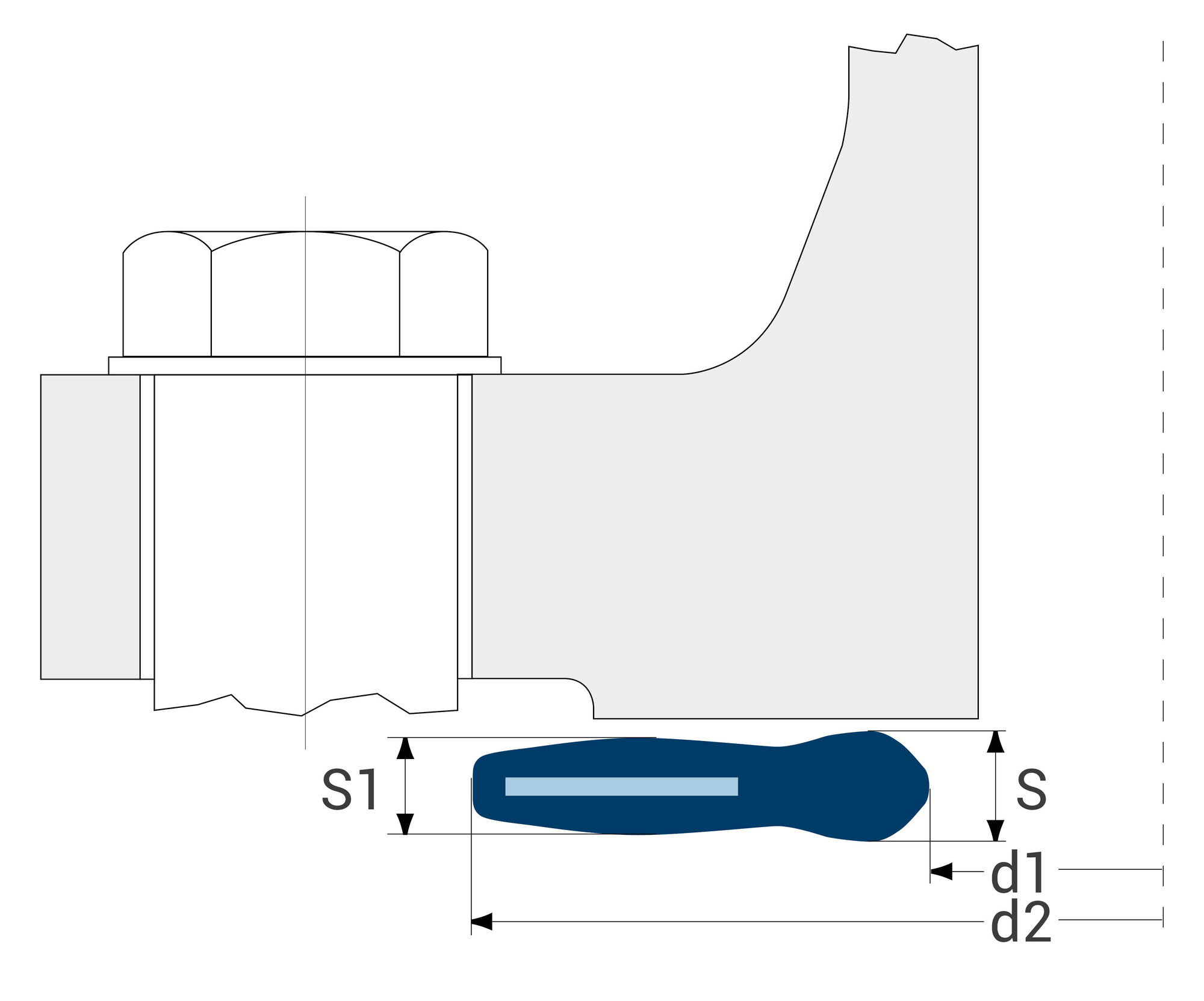

Schéma technique pour le produit :
