Manchon de transition électrosoudable PN16 - Filetage en polyamide
Code produit : 921N4
Raccords de transition
Manchon électrosoudable avec embout fileté polyamide ISO 7-1.
Permet de réaliser un raccordement droit par électrosoudage entre un accessoire taraudé et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Ajustement 1/4 de tour possible après refroidissement.
Disponible en PN 16 du d20x1/2'' à d75x2''.
Les produits
- Étanchéité parfaite sur la durée de vie du réseau
- Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
- Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
- Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
- Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
- Le filetage polyamide autorise le montage de tout type d'accessoires taraudés ISO 7-1
- Ecrou 8 pans pour faciliter le serrage à la clé
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Corps : PEHD. Filetage : Polyamide renforcé fibre de verre. Joints : EPDM.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
NF EN 681-1: Garnitures d'étanchéité en caoutchouc - Spécification des matériaux pour garnitures d'étanchéité pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation. - Partie 1 : caoutchouc vulcanisé
Références et dimensions
| Référence | d x R | L | L1 | L2 | A | Pour tubes SDR | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|
| 4921N402005 | 20 x 1/2" | 128 | 37 | 52 | 35 | 11 | 16 | Télécharger Fiche tech. |
| 4921N402007 | 20 x 3/4" | 129 | 37 | 53 | 35 | 11 | 16 | Télécharger Fiche tech. |
| 4921N402010 | 20 x 1" | 131 | 37 | 55 | 35 | 11 | 16 | Télécharger Fiche tech. |
| 4921N402505 | 25 x 1/2" | 132 | 40 | 49 | 37 | 11 | 16 | Télécharger Fiche tech. |
| 4921N402507 | 25 x 3/4" | 133 | 40 | 50 | 37 | 11 | 16 | Télécharger Fiche tech. |
| 4921N402510 | 25 x 1" | 135 | 40 | 52 | 37 | 11 | 16 | Télécharger Fiche tech. |
| 4921N403207 | 32 x 3/4" | 156 | 44 | 66 | 41 | 11 | 16 | Télécharger Fiche tech. |
| 4921N403210 | 32 x 1" | 158 | 44 | 68 | 41 | 11 | 16 | Télécharger Fiche tech. |
| 4921N403213 | 32 x 1 1/4" | 161 | 44 | 71 | 41 | 11 | 16 | Télécharger Fiche tech. |
| 4921N403215 | 32 x 1 1/2" | 161 | 44 | 71 | 41 | 11 | 16 | Télécharger Fiche tech. |
| 4921N404007 | 40 x 3/4" | 162 | 48 | 64 | 46 | 11 | 16 | Télécharger Fiche tech. |
| 4921N404010 | 40 x 1" | 164 | 48 | 66 | 46 | 11 | 16 | Télécharger Fiche tech. |
| 4921N404013 | 40 x 1 1/4" | 167 | 48 | 69 | 46 | 11 | 16 | Télécharger Fiche tech. |
| 4921N404015 | 40 x 1 1/2" | 167 | 48 | 69 | 46 | 11 | 16 | Télécharger Fiche tech. |
| 4921N405013 | 50 x 1 1/4" | 190 | 50 | 88 | 51 | 11 | 16 | Télécharger Fiche tech. |
| 4921N405015 | 50 x 1 1/2" | 190 | 50 | 88 | 51 | 11 | 16 | Télécharger Fiche tech. |
| 4921N405020 | 50 x 2" | 194 | 50 | 92 | 51 | 11 | 16 | Télécharger Fiche tech. |
| 4921N406313 | 63 x 1 1/4" | 205 | 58 | 87 | 58 | 11 | 16 | Télécharger Fiche tech. |
| 4921N406315 | 63 x 1 1/2" | 205 | 58 | 87 | 58 | 11 | 16 | Télécharger Fiche tech. |
| 4921N406320 | 63 x 2" | 209 | 58 | 91 | 58 | 11 | 16 | Télécharger Fiche tech. |

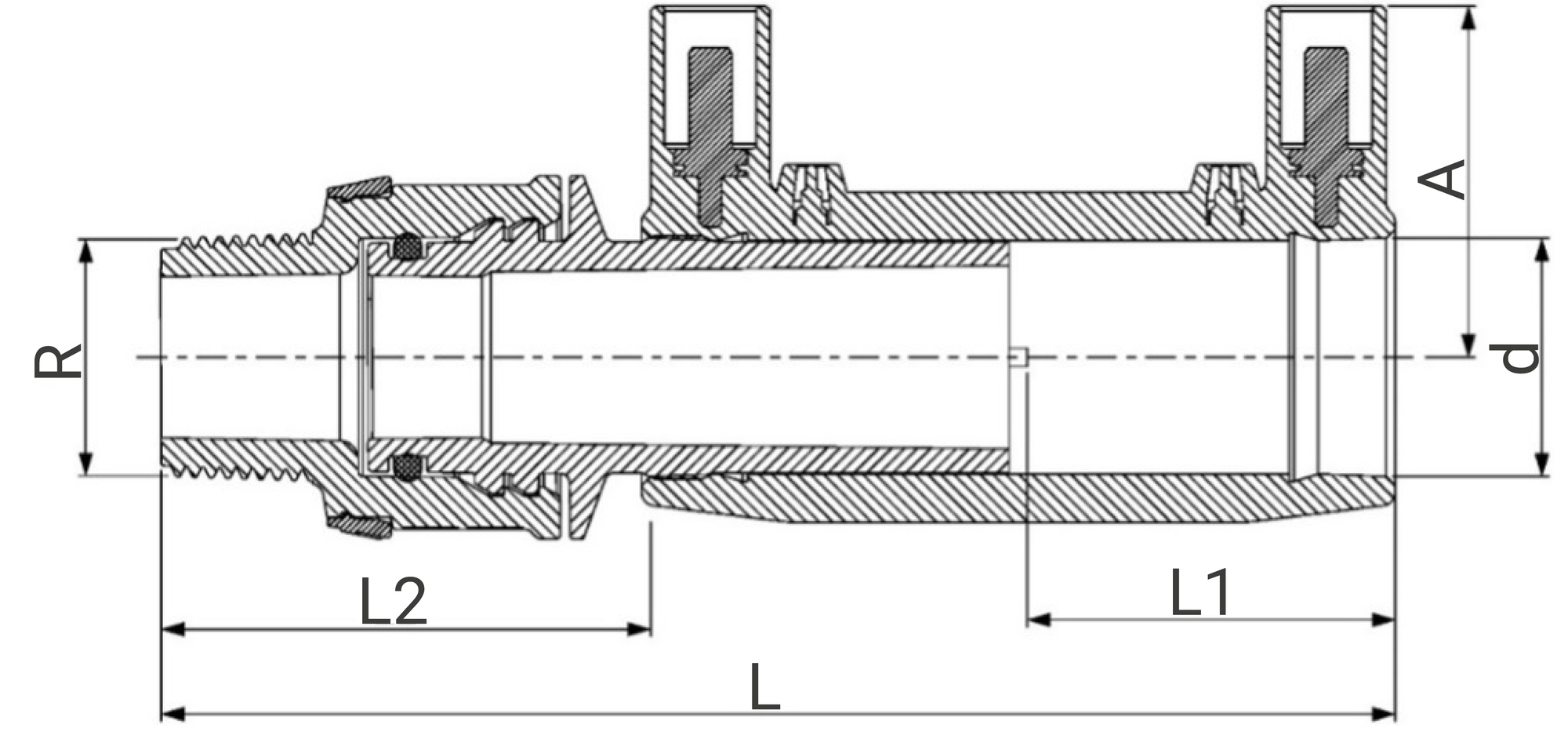

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsInformations logistiques
| Pièce | Carton | |||||
|---|---|---|---|---|---|---|
| Référence | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 4921N402005 | 0,085 | 570 | 490 | 330 | 160 | 23.50 |
| 4921N402007 | 0,09 | 570 | 490 | 330 | 260 | 24.80 |
| 4921N402010 | 0,09 | 570 | 490 | 330 | 240 | 23.00 |
| 4921N402505 | 0,09 | 570 | 490 | 330 | 260 | 24.80 |
| 4921N402507 | 0,09 | 570 | 490 | 330 | 260 | 24.80 |
| 4921N402510 | 0,1 | 570 | 490 | 330 | 240 | 25.40 |
| 4921N403207 | 0,18 | 570 | 490 | 330 | 240 | 26.60 |
| 4921N403210 | 0,19 | 570 | 490 | 330 | 128 | 25,72 |
| 4921N403213 | 0,25 | 570 | 490 | 330 | 120 | 26.40 |
| 4921N403215 | 0,47 | 570 | 490 | 330 | 100 | 31.50 |
| 4921N404007 | 0,58 | 570 | 490 | 330 | 80 | 24.60 |
| 4921N404010 | - | 570 | 490 | 330 | 64 | - |
| 4921N404013 | - | 570 | 490 | 330 | 60 | - |
| 4921N404015 | - | 570 | 490 | 330 | 40 | - |
| 4921N405013 | - | 570 | 490 | 330 | - | - |
| 4921N405015 | - | 570 | 490 | 330 | - | - |
| 4921N405020 | - | 570 | 490 | 330 | - | - |
| 4921N406313 | - | 570 | 490 | 330 | - | - |
| 4921N406315 | - | 570 | 490 | 330 | - | - |
| 4921N406320 | - | 570 | 490 | 330 | - | - |
