Manchon long électrosoudable PN16

Code produit :

9011

Raccords électrosoudables

Manchon électrosoudable long.
Permet de réaliser un raccordement droit par électrosoudage entre un accessoire à embout mâle et/ou un tube en PEHD et un tube en PEHD compatibles entre eux.
Nécessite un équipement et une formation adaptés.
Construit un système homogène monobloc mécaniquement renforcé et apporte une étanchéité parfaite sur la durée de vie du réseau.
Constitue un système durable y compris en conditions agressives (corrosion, UV, gel…) d'une espérance de vie estimée à 100 ans (Etude TEPFA).
Disponible en PN 16 du d32 à 63 mm.

Télécharger le catalogue Fiche technique

Étanchéité parfaite sur la durée de vie du réseau
Résistance aux agressions extérieures : insensible à la corrosion, grande innocuité aux produits chimiques
Fiabilité et reproductibilité : les cycles sont paramétrés automatiquement (par code-barres), assurant des résultats constants
Traçabilité des opérations : les machines à souder enregistrent les données de chaque soudure
Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
Longueurs d'emboîtures supérieures aux mini normatifs
Résistance protégée par une gaine de PEHD
Temps de soudage constant pour température comprise entre -5 et +35°C
Butées sécables

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

PEHD.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Manchon long électrosoudable PN16
Référence	d	L	D	A	L1	Pour tubes SDR	PN à 20°C	Fiche tech.	CAD
49011032	32	104	44	42	51	11	16	Télécharger Fiche tech.	Télécharger CAD
49011040	40	121	56	46	89	7,4 à 11	16	Télécharger Fiche tech.	Télécharger CAD
49011050	50	139	68	51	68	7,4 à 11	16	Télécharger Fiche tech.	Télécharger CAD
49011063	63	166	82	57	82	7,4 à 11	16	Télécharger Fiche tech.	Télécharger CAD

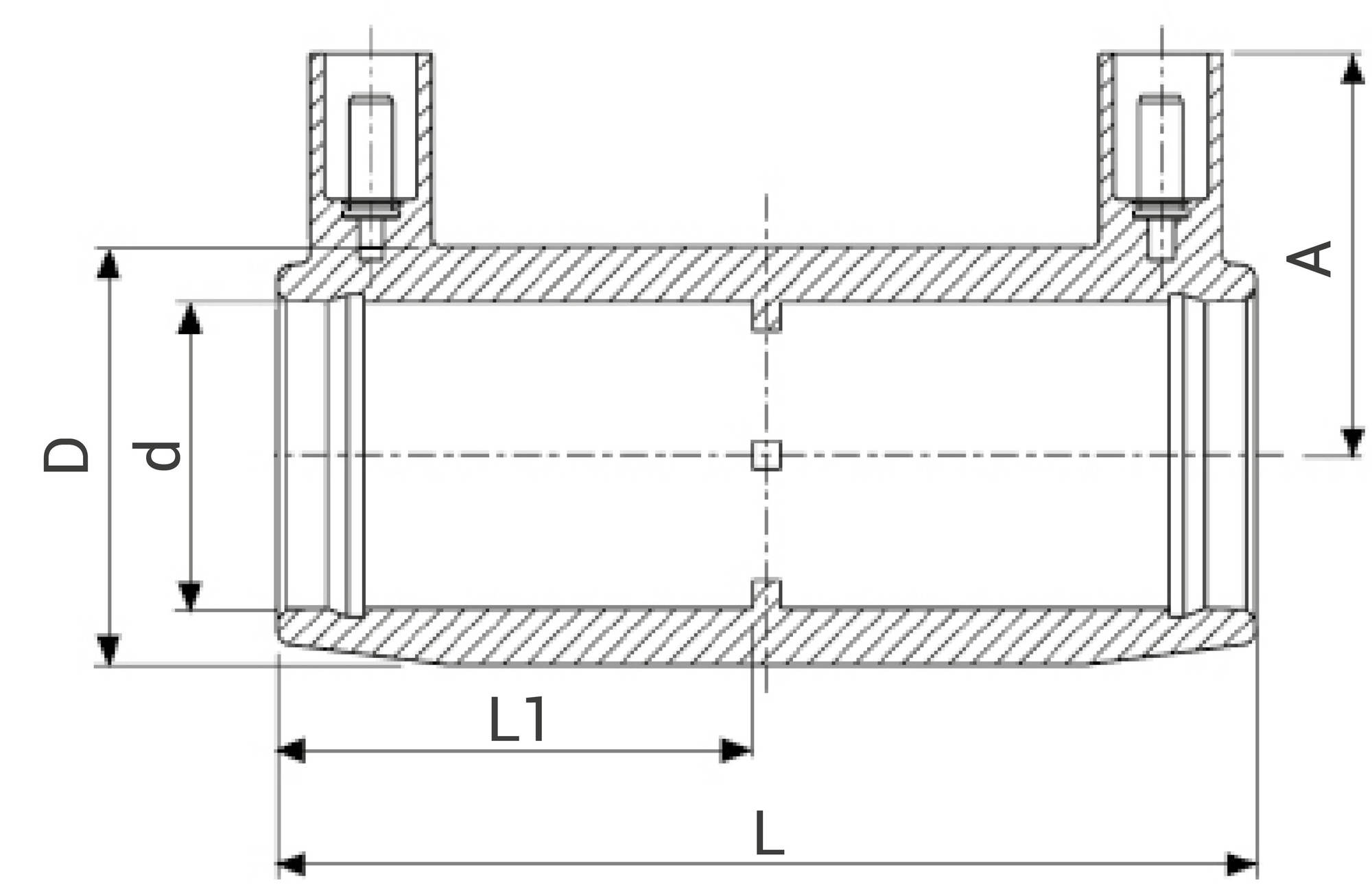

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Manchon long - 9011

(application/pdf, 159.92 ko)

Fiche de mise en oeuvre - Manchon long - 9011

(application/pdf, 664.19 ko)

Attestation de Conformité Sanitaire (ACS) - Manchon long - 9011

(application/pdf, 336.17 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
49011032	105	65	45	0,08	570	490	330	272	23,16
49011040	125	75	60	0,14	570	490	330	128	19,32
49011050	140	85	70	0,22	570	490	330	96	22,52
49011063	170	100	85	0,32	570	490	330	48	16,76
