Prise de sonde électrosoudable PN16 - Taraudage laiton
Code produit : 49383S
Prise en charge
Selle de branchement multidiamètres - Dérivation taraudée laiton ISO 7-1.
Permet d'incorporer un accessoire de réseau à visser par soudage de la selle de branchement sur un tube en PEHD. Doivent être compatibles entre eux.
Nécessite un équipement et une formation appropriés.
Prise de purge, ventouse, mesure… Filetage tout matériau.
Disponible en PN 16 du d110-400x1/2'' à d450-1200x1''.
Les produits
Selle compacte.
Existe également avec taraudage acier inox.
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Corps : PEHD. Taraudage : Laiton - Alliage CW617N.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccordsISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x Rp | L | B | H | Pour tubes SDR | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|
| 49383S40005 | 110-400 x 1/2" | 103 | 85 | 35 | d110 à 225 : SDR 7,4 à 11 d250 à 280 : SDR 7,4 à 17,6 d315 à 355 : SDR 7,4 à 21 d400 : SDR 7,4 à 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49383S40007 | 110-400 x 3/4" | 103 | 85 | 38 | d110 à 225 : SDR 7,4 à 11 d250 à 280 : SDR 7,4 à 17,6 d315 à 355 : SDR 7,4 à 21 d400 : SDR 7,4 à 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49383S40010 | 110-400 x 1" | 103 | 85 | 38 | d110 à 225 : SDR 7,4 à 11 d250 à 280 : SDR 7,4 à 17,6 d315 à 355 : SDR 7,4 à 21 d400 : SDR 7,4 à 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49383S90005 | 450-1200 x 1/2" | 103 | 85 | 35 | 7 à 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49383S90007 | 450-1200 x 3/4" | 103 | 85 | 38 | 7 à 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 49383S90010 | 450-1200 x 1" | 103 | 85 | 38 | 7 à 26 | 16 | Télécharger Fiche tech. | Télécharger CAD |

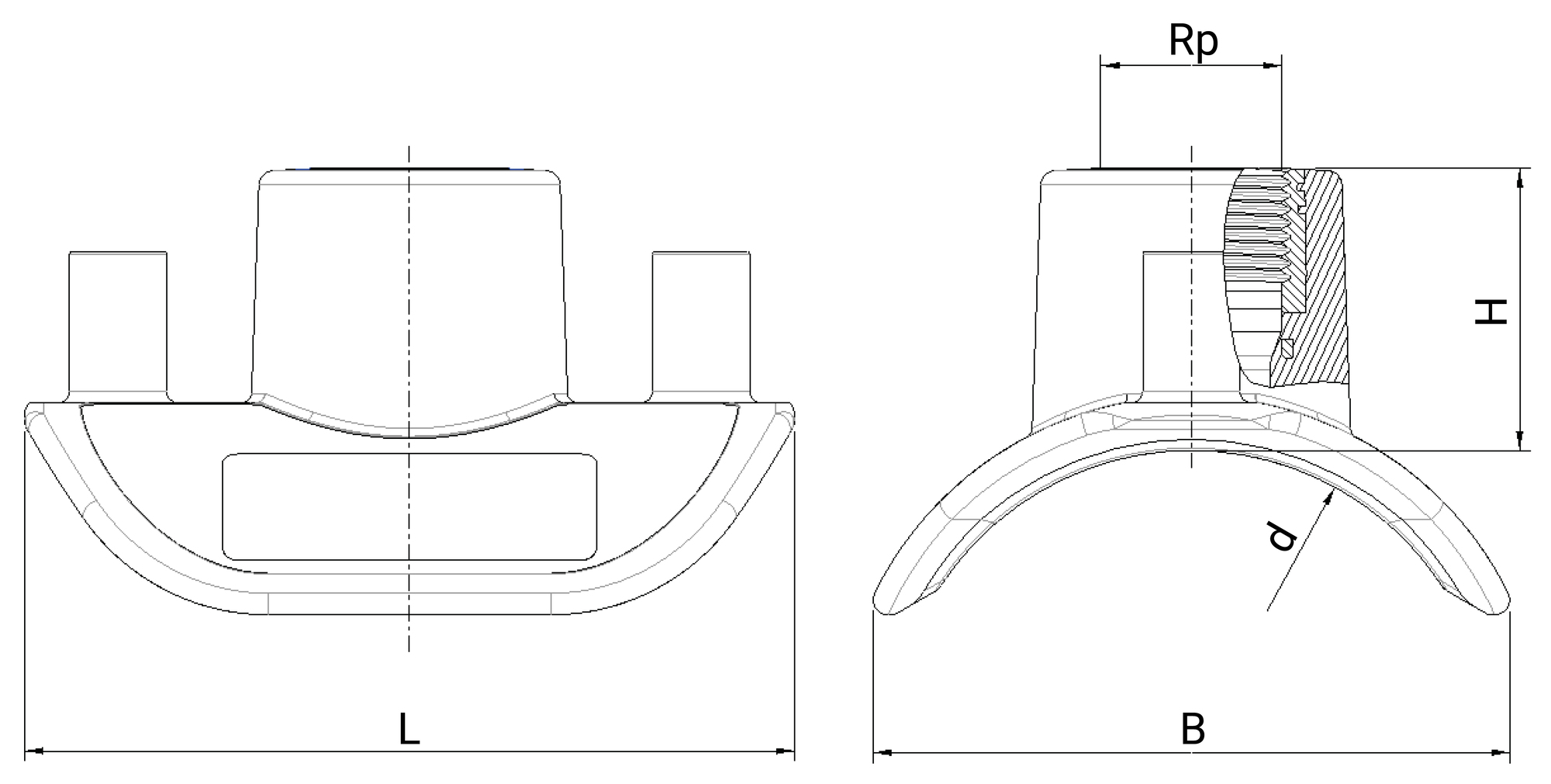

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsOutillage de mise en oeuvre
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 49383S40005 | 90 | 40 | 105 | 0,11 | 570 | 490 | 330 | 140 | 16,8 |
| 49383S40007 | 90 | 45 | 105 | 0,12 | 570 | 490 | 330 | 140 | 18,2 |
| 49383S40010 | 90 | 45 | 105 | 0,15 | 570 | 490 | 330 | 132 | 21,2 |
| 49383S90005 | 90 | 40 | 105 | 0,11 | 570 | 490 | 330 | 140 | 16,8 |
| 49383S90007 | 90 | 45 | 105 | 0,12 | 570 | 490 | 330 | 140 | 18,2 |
| 49383S90010 | 90 | 45 | 105 | 0,15 | 570 | 490 | 330 | 140 | 22,4 |
Les prises de sonde sont également disponibles avec un taraudage inox. Nous consulter pour plus d'informations.
A mettre en œuvre obligatoirement avec le positionneur POS08.
