Raccord en Y électrosoudable PN16
Code produit : 491904
Raccords pour la géothermie
Y électrosoudable x embout mâle.
Permet de raccorder les sondes verticales au réseau en géothermie.
Disponible en PN 16 du d32x25 à 50x40 mm.
Les produits
- Compacité - Limite le nombre de raccords nécessaires
- Système SMARTFUSE (reconnaissance automatique des paramètres de soudage)
Domaines d'application
Pour systèmes de canalisations en PEHD utilisés en géothermie.
Utilisation enterrée ou apparente moyennant protection d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords Certification Attestation de Conformité Sanitaire (ACS)
Références et dimensions
| Référence | d x d1 | L | A | H | B | L1 | Pour tubes SDR | PN à 20°C | Fiche tech. | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| 491904032025 | 32 x 25 | 36 | 38 | 119 | 70 | 40 | 7,4 à 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 491904040032 | 40 x 32 | 45 | 42 | 133 | 87 | 43 | 7,4 à 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |
| 491904050040 | 50 x 40 | 56 | 46 | 151 | 108 | 46 | 7,4 à 11 | 16 | Télécharger Fiche tech. | Télécharger CAD |

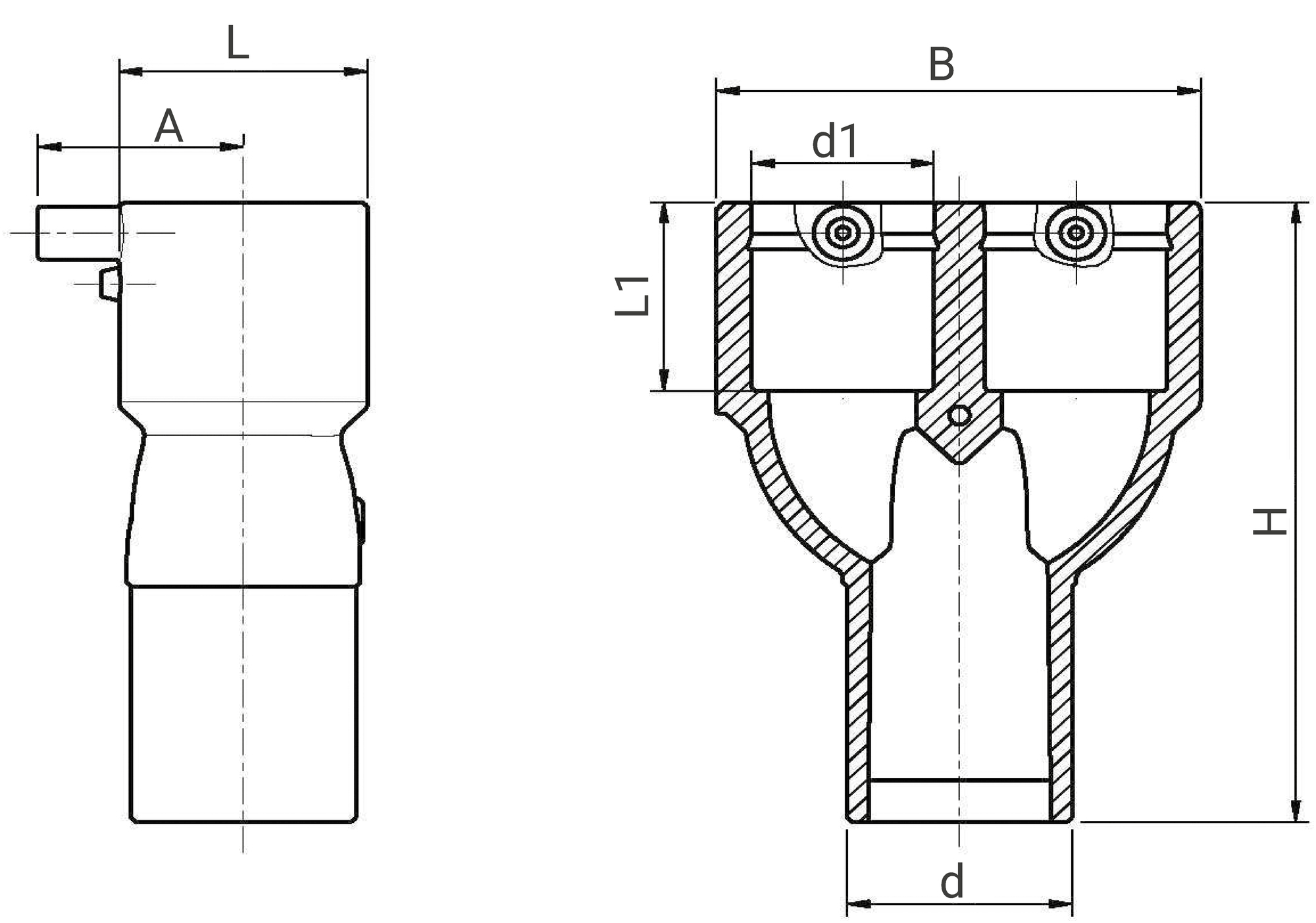

Schéma technique pour le produit :
Vidéos
Nos formations
Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.
Découvrir nos formationsInformations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 491904032025 | 75 | 120 | 60 | 0,1 | 570 | 490 | 330 | 200 | 21,4 |
| 491904040032 | 90 | 135 | 65 | 0,15 | 570 | 490 | 330 | 120 | 19,4 |
| 491904050040 | 110 | 155 | 75 | 0,26 | 570 | 490 | 330 | 80 | 22,2 |
