Réduction à embouts mâles NF 136-GAZ
Code produit : 46117
Raccords NF 136-GAZ
Domaines d'application
Réductions à embouts mâles et raccords électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 1555-3 : Systèmes de canalisations en plastique pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3 : raccords Certification Marque NF 136-GAZ
Références et dimensions
| Référence | d x d1 | Z | L | L1 | S | S1 | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|
| 46117160110 | 160 x 110 | 260 | 112 | 94 | 14,6 | 10 | 10 | Télécharger Fiche tech. |
| 46117160125 | 160 x 125 | 260 | 111 | 98 | 14,6 | 11,4 | 10 | Télécharger Fiche tech. |
| 46117200160 | 200 x 160 | 278 | 124 | 110 | 18,2 | 14,6 | 10 | Télécharger Fiche tech. |

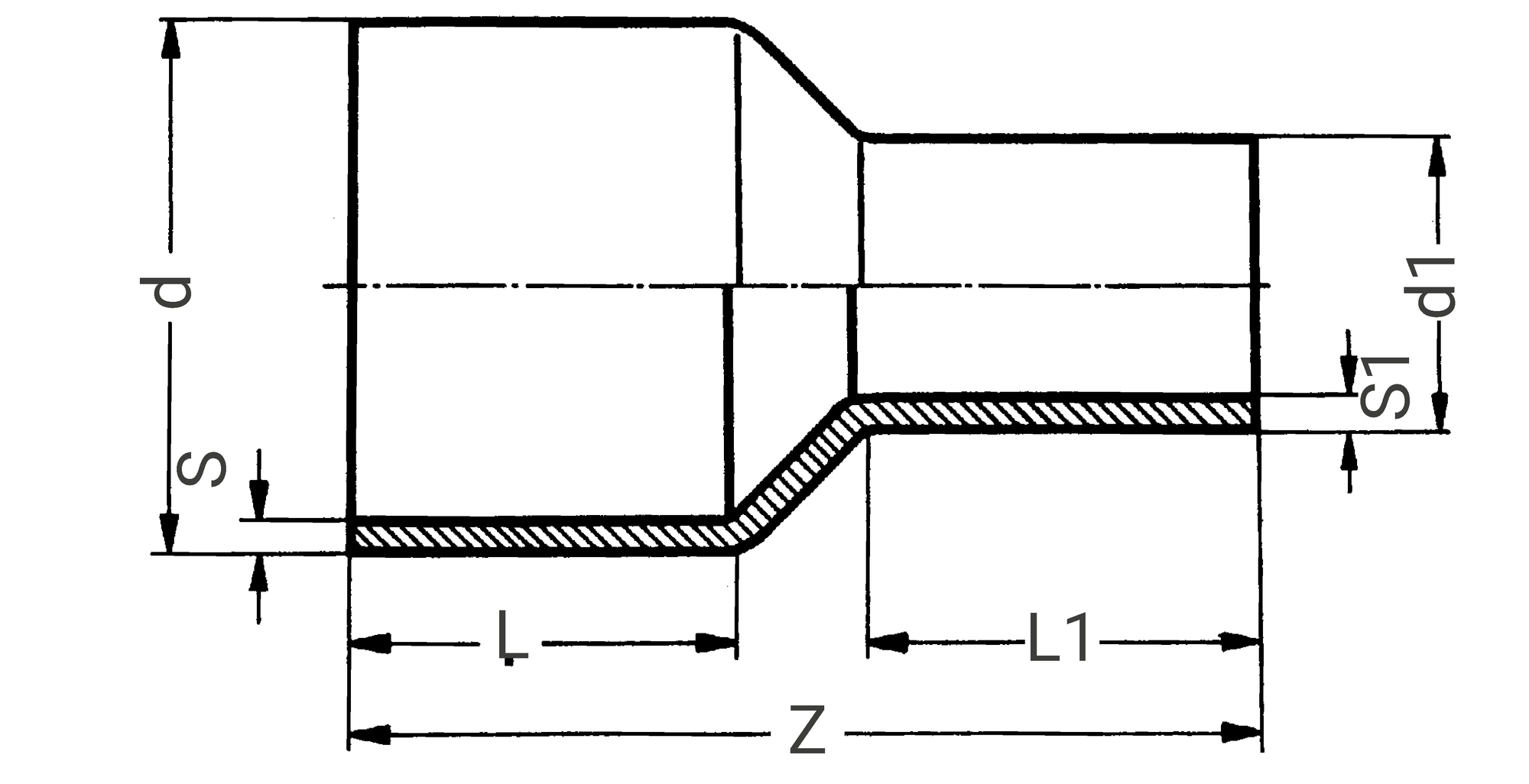

Schéma technique pour le produit :
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 46117160110 | 260 | 160 | 160 | 1,16 | 570 | 490 | 330 | 12 | 15,32 |
| 46117160125 | 260 | 160 | 160 | 1,16 | - | - | - | 10 | - |
| 46117200160 | 278 | 200 | 200 | 2,44 | - | - | - | - | - |
