Réduction électrosoudable NF 136-GAZ
Code produit : 46114
Raccords NF 136-GAZ
Domaines d'application
Raccords électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.
Caractéristiques techniques
Matière
PEHD.
Références normatives NF EN 1555-3 : Systèmes de canalisations en plastique pour la distribution de combustibles gazeux — Polyéthylène (PE) — Partie 3 : raccords Certification Marque NF 136-GAZ
Références et dimensions
| Référence | d x d1 | L | D | A | D1 | A1 | L1 | L2 | Pour tubes SDR | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 46114032020 | 32 x 20 | 81 | 45 | 43 | 32 | 37 | 40 | 35 | 7,4 à 11 | 10 | Télécharger Fiche tech. |
| 46114040032 | 40 x 32 | 90 | 56 | 47 | 44 | 43 | 44 | 40 | 7,4 à 11 | 10 | Télécharger Fiche tech. |
| 46114063040 | 63 x 40 | 119 | 82 | 59 | 56 | 49 | 57 | 44 | 7,4 à 11 | 10 | Télécharger Fiche tech. |

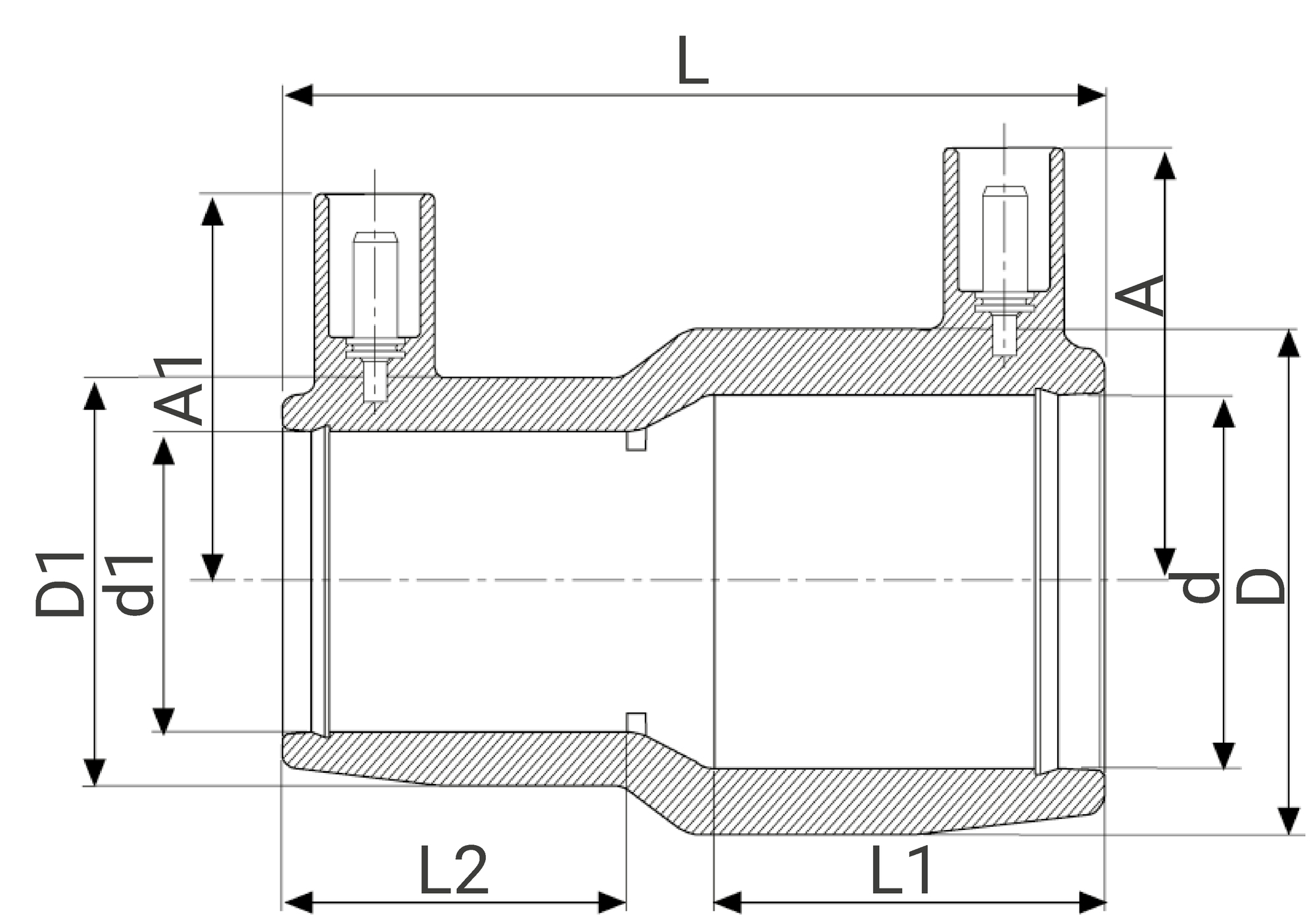

Schéma technique pour le produit :
Informations logistiques
| Pièce | Carton | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Prof. (mm) | Haut. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 46114032020 | 85 | 70 | 45 | 0,058 | 570 | 490 | 330 | 360 | 22,28 |
| 46114040032 | 90 | 75 | 60 | 0,09 | 570 | 490 | 330 | 160 | 15,8 |
| 46114063040 | 120 | 100 | 85 | 0,192 | 570 | 490 | 330 | 96 | 19,83 |
