Selle de branchement de transition électrosoudable PN16 multi-diamètres - Taraudage laiton

Code produit :

49384M

Prise en charge

Selle de branchement électrosoudable - Dérivation taraudée laiton ISO 7-1.
Permet la réalisation d'une dérivation soudée sans interruption de tube. Doivent être compatibles entre eux.
Nécessite un équipement et une formation appropriés.
Perçage possible en charge à l'aide d'un outil de perçage en charge.
Perçage avec une scie cloche (dmax à respecter).
Filetage associé compatible tout matériau.
Disponible en PN 16 d280-400x2'' et d450-800x2''.

Télécharger le catalogue Fiche technique

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PEHD. Taraudage : Laiton - Alliage CW617N. Boulonnerie : Acier galvanisé.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Outillage de mise en oeuvre
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Selle de branchement de transition électrosoudable PN16 multi-diamètres - Taraudage laiton

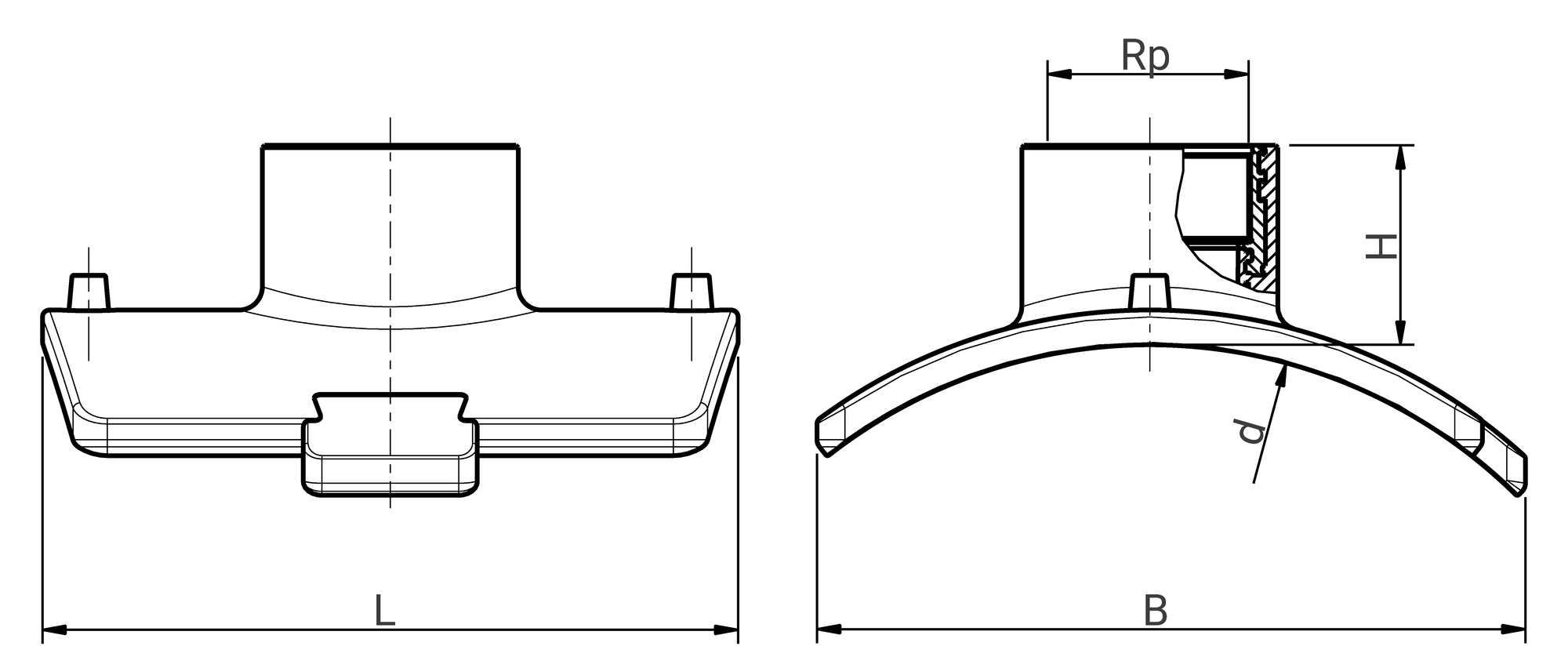

Référence	d x Rp	L	B	H	D max perçage	Pour tubes SDR	PN à 20°C	Fiche tech.	CAD
4938440020	280-400 x 2"	306	305	77	45	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
4938471020	450-800 x 2"	306	315	77	45	7,4 à 26	16	Télécharger Fiche tech.	Télécharger CAD
