Selle de branchement électrosoudable PN16 à bride

Code produit :

49593/49594

Prise en charge

Selle de branchement électrosoudable - Dérivation à bride.
Permet la réalisation d'une dérivation soudée sans interruption de tube. Doivent être compatibles entre eux.
Nécessite un équipement et une formation appropriés.
Perçage possible en charge à l'aide d'un outil de perçage en charge.
Bride ISO GN 10 et 16 - acier recouverte PP
Disponible en PN 16 du d125xDN100 à d1200xDN400 mm.

Pour la mise en oeuvre, il est impératif d'utiliser le positionneur approprié :
Selles de type GV : à positionner obligatoirement avec l’outil POS07/POS07R.
Selles de type M : à positionner obligatoirement avec l’outil POS05/POS05A.
Selles de type PV : ne nécessite pas de positionneur.

Télécharger le catalogue Fiche technique

Selle compacte.
Idéale pour le perçage en charge à travers une vanne fonte à brides.

Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.

Matière

Corps : PEHD. Bride : Acier revêtu PP.

Références normatives NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : raccords
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification

Attestation de Conformité Sanitaire (ACS)

Références et dimensions
Vidéos
Ressources
Informations logistiques

Références et dimensions

Références et dimensions de Selle de branchement électrosoudable PN16 à bride
Référence	d x de x DN	Type	L	B	H	H1	D	D1	Dp	d1	Di	s	t	Nbre trous	D max perçage	Classe de perçage	Pour tubes SDR	PN à 20°C	Fiche tech.	CAD
4959X4125100	125 x 110 x 100	PV	242	180	118	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
4959X4140100	140 x 110 x 100	PV	242	186	118	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
4959X4160100	160 x 110 x 100	PV	263	219	119	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
4959X4180100	180 x 110 x 100	PV	263	229	119	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
4959X4200100	200 x 110 x 100	PV	295	277	120	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
4959X4225100	225 x 110 x 100	PV	295	272	120	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
4959X4250100	250 x 110 x 100	PV	295	280	120	105	16	220	180	158	87	18	22	8	86	ISO GN 10/16	7,4 à 17	16	Télécharger Fiche tech.	Télécharger CAD
49594400080	280-400 x 90 x 80	M	300	305	115	102	16	200	160	138	73	18	20	8	69	ISO GN 10/16	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49594400100	280-400 x 125 x 100	M	300	305	121	109	16	220	180	158	102	18	22	8	86	ISO GN 10/16	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49594400150	280-400 x 160 x 150	M	300	305	132	119	16	285	240	212	131	18	24	8	127	ISO GN 10/16	7,4 à 17,6	16	Télécharger Fiche tech.	Télécharger CAD
49593450200 •	400-450 x 225 x 200	GV	420	373	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 21	16	Télécharger Fiche tech.	Télécharger CAD
49593450250 •	400-450 x 250 x 250	GV	420	391	220 ± 15	198 ± 15	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 21	16	Télécharger Fiche tech.	Télécharger CAD
49594800080	450-800 x 90 x 80	M	300	315	117	105	16	200	160	138	73	18	20	8	69	ISO GN 10/16	7,4 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49594800100	450-800 x 125 x 100	M	300	315	123	110	16	220	180	158	101	18	22	8	86	ISO GN 10/16	7,4 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49594800150	450-800 x 160 x 150	M	300	315	132	121	16	285	240	212	131	18	24	8	127	ISO GN 10/16	7,4 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593450300 •	450 x 315 x 300	GV	530	450	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593630200 •	500-630 x 225 x 200	GV	420	405	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593630250 •	500-630 x 250 x 250	GV	420	400	206	225	16	395	350	320	204	22	26	12	199	ISO GN 16	11 à 33	16	Télécharger Fiche tech.	Télécharger CAD
49593500300 •	500 x 315 x 300	GV	530	460	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593560300 •	560 x 315 x 300	GV	530	475	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593560400 •	560 x 400 x 400	GV	610	510	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593630300 •	630 x 315 x 300	GV	530	490	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 33	16	Télécharger Fiche tech.	Télécharger CAD
49593630400 •	630 x 400 x 400	GV	610	520	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 33	16	Télécharger Fiche tech.	Télécharger CAD
49593710200 •	710 x 225 x 200	GV	470	410	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593710250 •	710 x 250 x 250	GV	470	430	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593710300 •	710 x 315 x 300	GV	530	500	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
49593710400 •	710 x 400 x 400	GV	610	530	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
49593800200 •	800 x 225 x 200	GV	470	410	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593800250 •	800 x 250 x 250	GV	470	430	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593800300 •	800 x 315 x 300	GV	530	510	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
49593800400 •	800 x 400 x 400	GV	610	540	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
49593900150 •	900 x 160 x 150	GV	300	320	132	121	16	285	240	212	131	18	24	8	127	ISO GN 10/16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
49593900200 •	900 x 225 x 200	GV	470	415	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593900250 •	900 x 250 x 250	GV	470	440	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593900300 •	900 x 315 x 300	GV	530	510	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
49593900400 •	900 x 400 x 400	GV	610	550	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931000100 •	1000 x 110 x 100	GV	300	320	110	102	16	220	180	158	101	18	22	8	86	ISO GN 10/16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931000150 •	1000 x 160 x 150	GV	300	320	121	113	16	285	240	212	131	18	24	8	127	ISO GN 10/16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931000200 •	1000 x 225 x 200	GV	470	443	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931000250 •	1000 x 250 x 250	GV	470	443	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931000300 •	1000 x 315 x 300	GV	530	516	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 26	16	Télécharger Fiche tech.	Télécharger CAD
495931000400 •	1000 x 400 x 400	GV	610	563	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931200100 •	1200 x 110 x 100	GV	300	320	110	102	16	220	180	158	101	18	22	8	86	ISO GN 10/16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931200150 •	1200 x 160 x 150	GV	300	320	121	113	16	285	240	212	131	18	24	8	86	ISO GN 10/16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931200200 •	1200 x 225 x 200	GV	470	447	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931200250 •	1200 x 250 x 250	GV	470	447	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931200300 •	1200 x 315 x 300	GV	530	526	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD
495931200400 •	1200 x 400 x 400	GV	610	574	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	16	Télécharger Fiche tech.	Télécharger CAD

• Pas de reconnaissance automatique PLASSON SMARTFUSE®

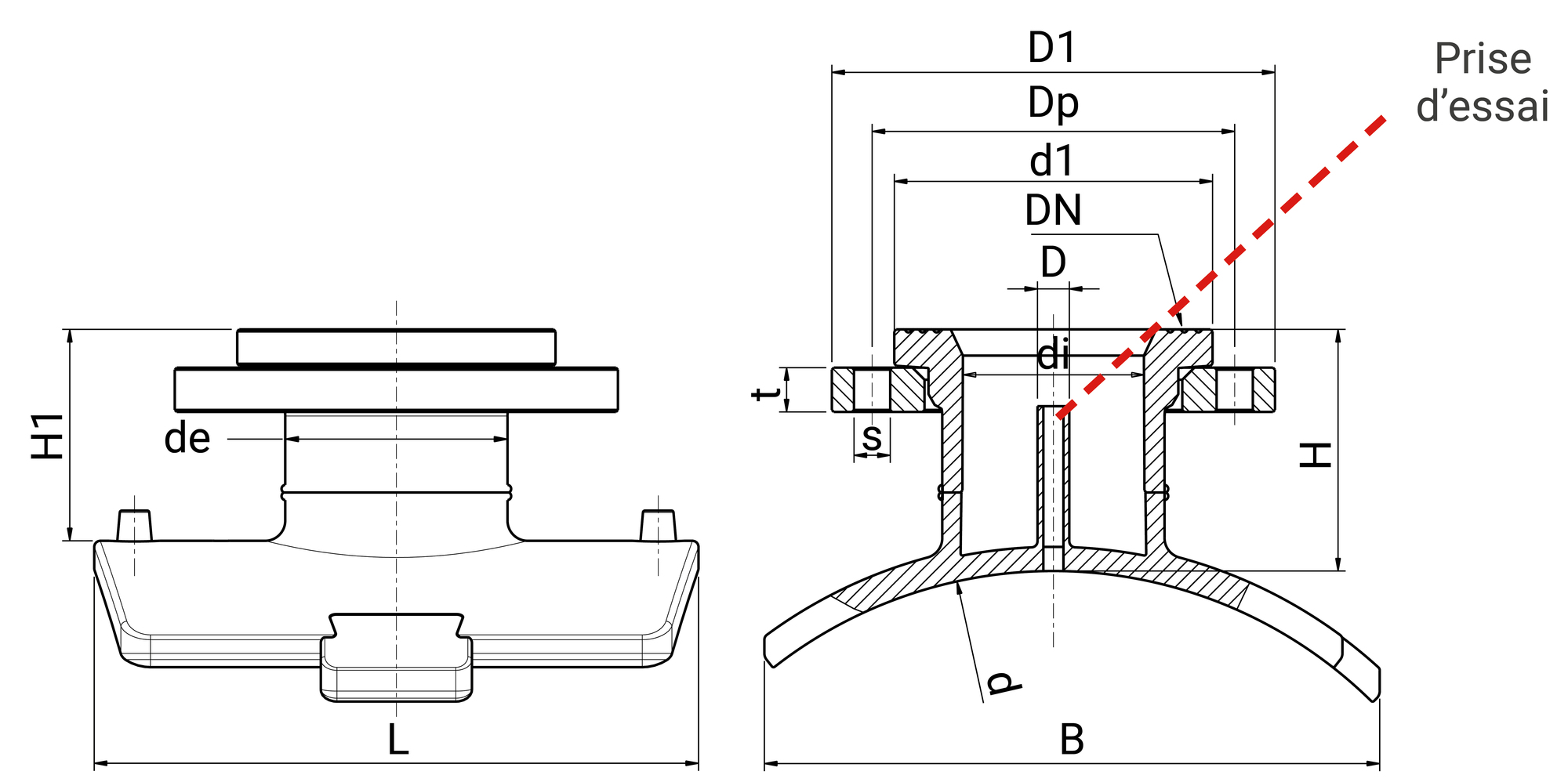

Schéma technique pour le produit :

Vidéos

Mise en œuvre de l'électrosoudage

Nos formations

Plasson France accompagne vos équipes dans l’apprentissage des bonnes pratiques de raccordement du PE.

Découvrir nos formations

Ressources

Fiche technique - Selle de branchement à bride - 49593/49594

(application/pdf, 545.85 ko)

Informations logistiques

	Pièce				Carton
Référence	Larg. (mm)	Prof. (mm)	Haut. (mm)	Poids (kg)	Larg. (mm)	Prof. (mm)	Haut. (mm)	Qté	Poids (kg)
4959X4125100	305	205	305	3,05	570	490	330	4	13.60
4959X4140100	310	215	305	3,32	570	490	330	4	14.68
4959X4160100	315	225	305	3,22	570	490	330	4	14.28
4959X4180100	390	490	475	3,84	570	490	330	4	16.76
4959X4200100	455	820	475	3,46	570	490	330	4	15.24
4959X4225100	320	410	305	2,93	570	490	330	4	16.05
4959X4250100	320	415	305	3,53	570	490	330	4	15.52
49594400080	320	430	305	6,33	570	490	330	5	26.72
49594400100	480	845	535	11,73	570	490	330	4	13.13
49594400150	410	535	475	16,3	570	490	330	4	17.70
49593450200	455	820	475	2,96	570	490	330	1	16.20
49593450250	485	845	535	3,53	570	490	330	1	15.52
49594800080	495	845	535	6,3	570	490	330	5	26.60
49594800100	600	845	615	27,3	570	490	330	4	30.30
49594800150	505	845	535	11,9	680	680	400	4	13.30
49593450300	600	845	615	15,4	570	490	330	1	16.80
49593630200	415	575	475	22,7	570	490	330	1	25.70
49593630250	455	820	475	22,75	680	680	400	1	25.75
49593500300	510	845	535	27,3	680	680	400	1	30.30
49593560300	415	620	475	66	680	680	400	1	69.00
49593560400	455	820	475	34,65	680	680	400	1	37.65
49593630300	515	845	535	12,27	680	680	400	1	15.27
49593630400	600	845	615	27,6	570	490	330	1	30.60
49593710200	615	850	615	45,8	570	490	330	1	48.80
49593710250	420	670	475	6,64	680	680	400	1	14.68
49593710300	455	820	475	19,45	680	680	400	1	20.85
49593710400	515	845	535	52	680	680	400	1	55.00
49593800200	605	845	615	13,08	570	490	330	1	14.48
49593800250	445	720	475	-	680	680	400	1	-
49593800300	455	820	475	-	680	680	400	1	-
49593800400	520	845	535	-	570	490	330	1	-
49593900150	610	845	615	-	680	680	400	2	-
49593900200	450	820	475	-	570	490	330	1	-
49593900250	455	845	475	-	680	680	400	1	-
49593900300	530	845	535	-	680	680	400	1	-
49593900400	615	850	615	-	570	490	330	1	-
495931000100	-	-	-	-	570	490	330	4	-
495931000150	-	-	-	-	-	-	-	1	-
495931000200	-	-	-	-	-	-	-	1	-
495931000250	-	-	-	-	-	-	-	1	-
495931000300	-	-	-	-	-	-	-	1	-
495931000400	-	-	-	-	-	-	-	1	-
495931200100	-	-	-	-	-	-	-	1	-
495931200150	-	-	-	-	-	-	-	1	-
495931200200	-	-	-	-	-	-	-	1	-
495931200250	-	-	-	-	-	-	-	1	-
495931200300	-	-	-	-	-	-	-	1	-
495931200400	-	-	-	-	-	-	-	1	-
