Selle de branchement électrosoudable PN16 petit ou gros bossage
Code produit :Selle de branchement électrosoudable - Dérivation taraudée laiton - Petit ou gros bossage.
Permet la réalisation d'une dérivation soudée sans interruption de tube. Doivent être compatibles entre eux.
Nécessite un équipement et une formation appropriés.
Perçage possible en charge à l'aide d'un outil de perçage en charge.
Deux types de demi-selles inférieures en fonction des diamètres (en PE à boulonnerie ou à sangle avec boulonnerie).
Perçage avec une scie cloche (dmax à respecter).
Filetage associé compatible tout matériau.
Disponible en PN 16 du d63xM40 à d250xM55.
Idéal pour la réalisation d'un branchement d'eau potable.
Robinet de branchement petit ou gros bossage : toute marque est compatible.
Domaines d'application
Pour systèmes de canalisations en PEHD destinés aux réseaux secs ou humides.
Utilisation enterrée ou apparente moyennant les protections d'usage.
Température du fluide : max 40°C, détimbrage à partir de 20°C.
Caractéristiques techniques
ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation Certification
Références et dimensions

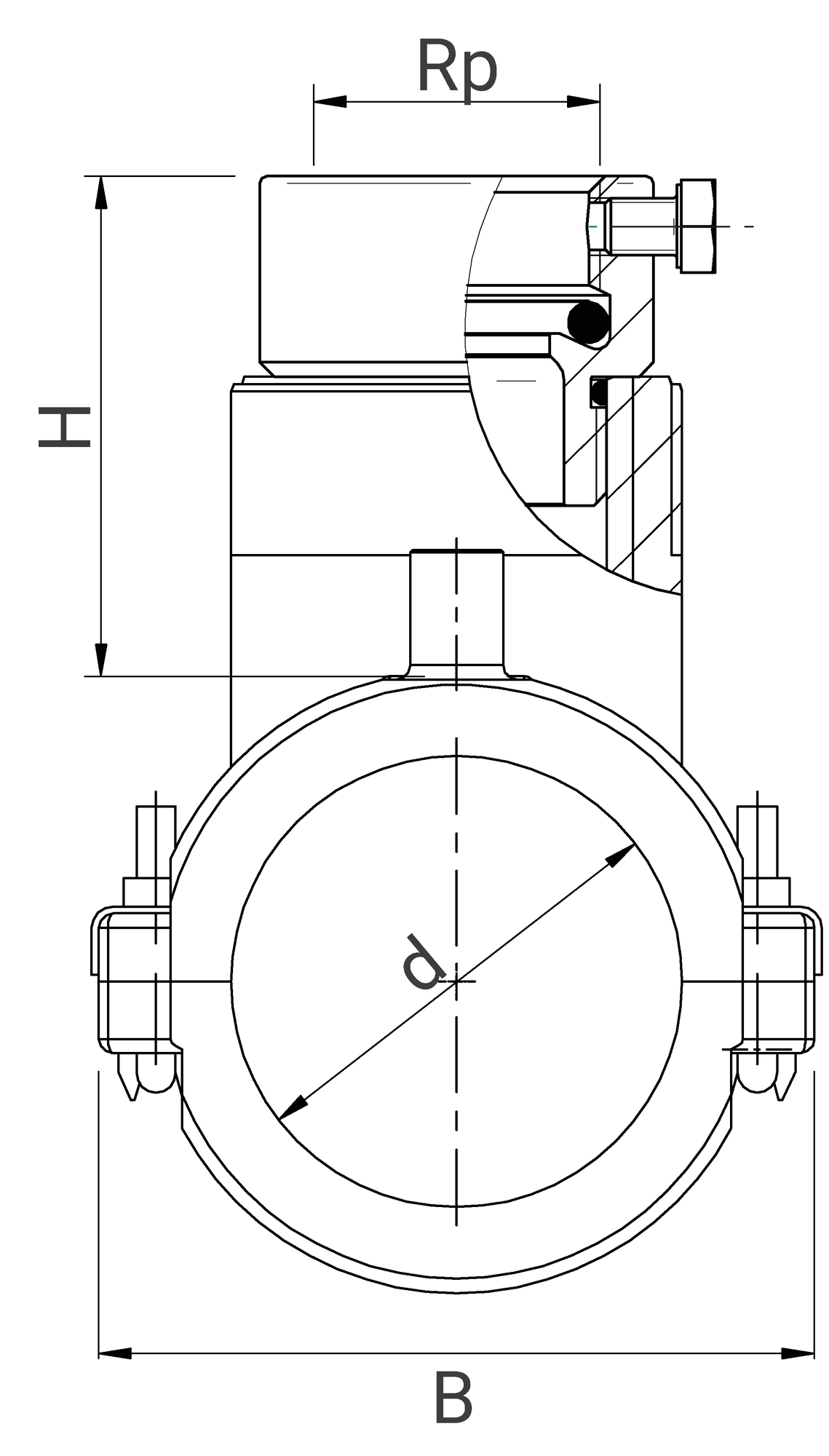

| Référence | d x Rp | B | H | D Fraise | Pour tubes SDR | PN à 20°C | Fiche tech. |
|---|---|---|---|---|---|---|---|
| 49384063PB | 63 x M40 x 3 | 100 | 53 | 25 | 7,4 à 11 | 16 | Télécharger Fiche tech. |
| 49384075PB | 75 x M40 x 3 | 117 | 97 | 25 | 7,4 à 11 | 16 | Télécharger Fiche tech. |
| 49384090PB | 90 x M40 x 3 | 121 | 70 | 25 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384090GB | 90 x M55 x 3 | 142 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384110PB | 110 x M40 x 3 | 142 | 70 | 25 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384110GB | 110 x M55 x 3 | 158 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384125PB | 125 x M40 x 3 | 158 | 70 | 25 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384125GB | 125 x M55 x 3 | 166 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384160PB | 160 x M40 x 3 | 196 | 70 | 25 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384160GB | 160 x M55 x 3 | 176 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384180PB | 180 x M40 x 3 | 216 | 70 | 25 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384180GB | 180 x M55 x 3 | 202 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384225GB | 225 x M55 x 3 | 227 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
| 49384250GB | 250 x M55 x 3 | 252 | 97 | 40 | 7,4 à 17,6 | 16 | Télécharger Fiche tech. |
Vidéos
Nos formations
Informations logistiques
| Pièce | Carton | ||||||
|---|---|---|---|---|---|---|---|
| Référence | Larg. (mm) | Poids (kg) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Qté | Poids (kg) |
| 49384063PB | 100 | 1,21 | 560 | 240 | 340 | 20 | 59,48 |
| 49384075PB | 117 | 1,21 | 560 | 240 | 340 | 20 | 49,8 |
| 49384090PB | 121 | 1,21 | 570 | 490 | 330 | 14 | 18,34 |
| 49384090GB | 142 | 1,78 | 570 | 490 | 330 | 14 | 26,32 |
| 49384110PB | 142 | 1,28 | 570 | 490 | 330 | 12 | 16,76 |
| 49384110GB | 158 | 1,84 | 570 | 490 | 330 | 12 | 23,48 |
| 49384125PB | 158 | 1,33 | 570 | 490 | 330 | 15 | 17,36 |
| 49384125GB | 166 | 1,88 | 570 | 490 | 330 | 12 | 23,96 |
| 49384160PB | 196 | 1,44 | 570 | 490 | 330 | 10 | 15,8 |
| 49384160GB | 176 | 1,85 | 570 | 490 | 330 | 10 | 19,9 |
| 49384180PB | 216 | 1,48 | 570 | 490 | 330 | 10 | 16,2 |
| 49384180GB | 202 | 1,9 | 570 | 490 | 330 | 10 | 20,4 |
| 49384225GB | 227 | 1,94 | 570 | 490 | 330 | 10 | 20,8 |
| 49384250GB | 252 | 1,94 | 570 | 490 | 330 | 10 | 20,8 |
